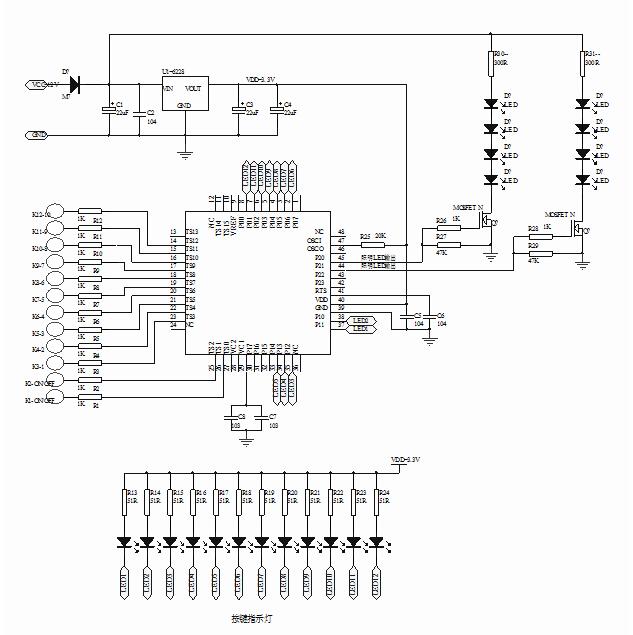

10档触摸调光电路板
1.输入电压DC=12V。
2.两路LED输出，一路冷白色LED*100PCS，一路暖白色LED*100PCS。LED规格3014，交替排放。
3.无亮度记忆功能，OFF后两路LED每次打开初始工作亮度都是100%，以渐亮的方式打开，亮
度共分为10档可滑动调暗调亮，10档从高到低依次分别是：(100%、89%、78%、67%、56%、
45%、34%、23%、12%、2%)。
4.两个ON/OFF按键设为KEY1和KEY2，调光键设为KEY3-KEY12，每个按键都有对应的工作指示灯
L1-L12，当ON/OFF按键工作时对应的L1或L2指示灯亮，不工作时指示灯灭。当调光键KEY10
工作时,L3-L10工作，其余不工作，以次类推。
5.KEY1控制冷白色LED，上电LED不工作，触摸一下按键KEY1，冷白色LED亮，再触摸一下LED灭，
循环。LED工作时触摸滑动KEY3-KEY12，可以调亮调暗。
6.KEY2控制暖白色LED，上电LED不工作，触摸一下按键KEY2，暖白色LED亮，再触摸一下LED灭，
循环。LED工作时触摸滑动KEY3-KEY12，可以调亮调暗。
7.KEY1和KEY2按键可切换工作模式，但两种模式不能同时工作，即当一路LED工作时另一路LED
不能工作。
