24小时循环定时开关芯片

返回列表 来源:丽晶微 查看手机网址
扫一扫!24小时循环定时开关芯片扫一扫!
浏览:- 发布日期:2017-06-10 09:08:59【

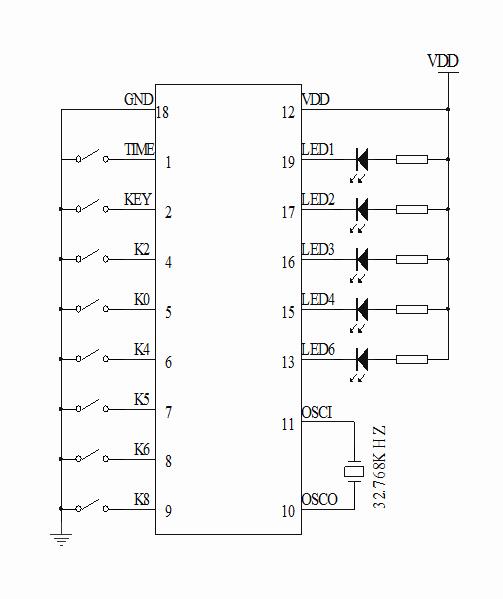

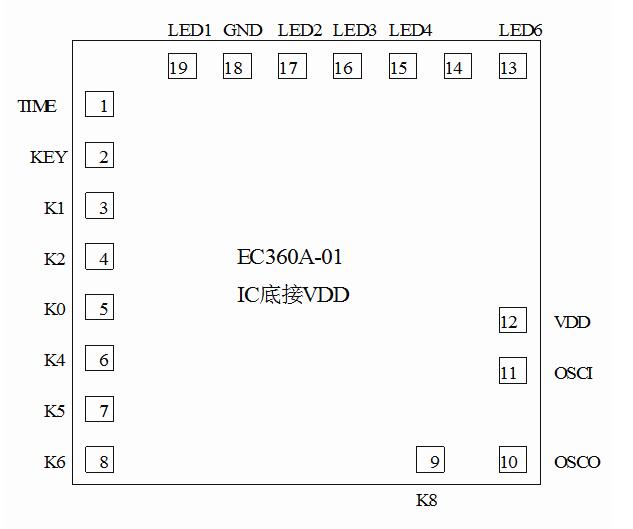

EC360A-01是一款24小时循环定时开关IC,芯片工作电压2.4-5.5V。时钟源采用外置32.768K晶体
振荡,(K1悬空)上电一直工作,L1、L2、L3、L4,是电子蜡烛灯输出。L6是电平输出,常亮指示灯。
K2是ON/OFF模式选择脚,悬空是正常的上电定时工作模式,接VSS是ON/OFF功能,长按KEY(ON/OFF)
键可以进入定时工作。


定时IC

                                                       K8-K0为定时时间选择,K2悬空的情况下是定时模式:
                                                                  8小时ON~ 16小时OFF   (K8接VSS)
                                                                  6小时ON~ 18小时OFF   (K6接VSS)
                                                                  5小时ON~ 19小时OFF   (K5接VSS)
                                                                  4小时ON~ 20小时OFF   (K4接VSS)
                                                                  无定时一直工作       (K0接VSS)
                                                                  24小时循环专用定时IC


定时芯片

KEY是ON/OFF功能,定时IC芯片上电不工作,触发工作,如果工作过程中触发KEY键,IC会停止工作,
除非再次触发KEY才会重新工作,此时长按KEY 3秒进入定时状态。快速测试:当TIME接VSS时,进入
快速测试模式,工作方式是1小时闪一次,闪N次后停止,会再闪N次,如此循环。
