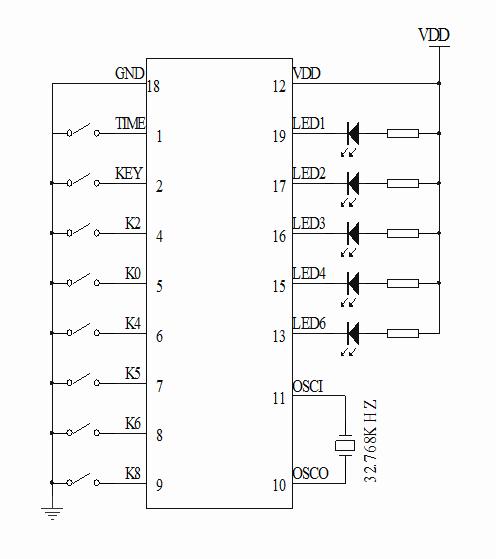

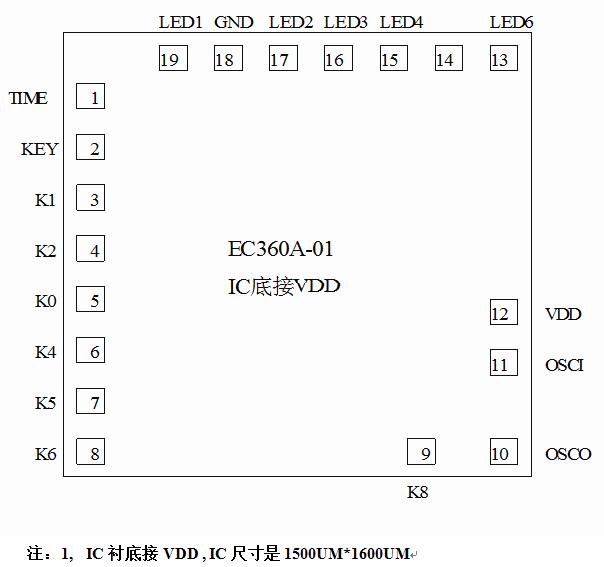

EC360A-01是24小时循环定时专用定时IC芯片,工作电压2.4V-5.5V,采用32.768K晶振振荡,上电
一直工作, L1,L2,L3,L4,是电子蜡烛灯输出。L6是电平输出,常亮指示灯。K2是ON/OFF模式选择
脚,悬空是正常的上电定时工作模式,接VSS是ON/OFF功能,长按KEY(ON/OFF)键可以进入定时工作。
K8-K0为定时时间选择,接VSS时选择时间如下,K2悬空的情况下是定时模式:
当K8接VSS时, 为8小时ON.....16小时OFF.....;如此循环。
当K6接VSS时, 为6小时ON.....18小时OFF.....;
当K5接VSS时, 为5小时ON.....19小时OFF.....;
当K4接VSS时, 为4小时ON.....20小时OFF.....;
当K0接VSS时, 为24小时ON.....0小时OFF.....;
定时芯片的KEY脚是ON/OFF功能,上电不工作,触发工作,如果工作过程中触发KEY键,定时IC会停
止工作,除非再次触发KEY才会重新工作,此时长按KEY 3秒进入定时状态。当TIME接VSS时,进入快
速测试模式,工作方式是1小时闪一次,闪 N次后停止,会再闪 N次,如此循环。
