3小时-21小时循环定时IC芯片

返回列表 来源:丽晶微 查看手机网址
扫一扫!3小时-21小时循环定时IC芯片扫一扫!
浏览:- 发布日期:2017-05-08 08:56:41【

      EC340H-04 是一款多功能循环定时IC芯片,睡眠低功耗,低至5ua,宽工作电压范围,输入工作电

压2.4V-5V。IO输出口可以输出高电平和低电平两种状态。内有8种不同的循环定时模式。定时时间到

自动停止工作,自动开始工作,使用方便,可设定时间为:循环定时芯片

                                                                  10小时ON~ 14小时OFF

                                                                    8小时ON~ 16小时OFF

                                                                    7小时ON~ 17小时OFF

                                                                    6小时ON~ 18小时OFF

                                                                    5小时ON~ 19小时OFF

                                                                    4小时ON~ 20小时OFF

                                                                    3小时ON~ 21小时OFF

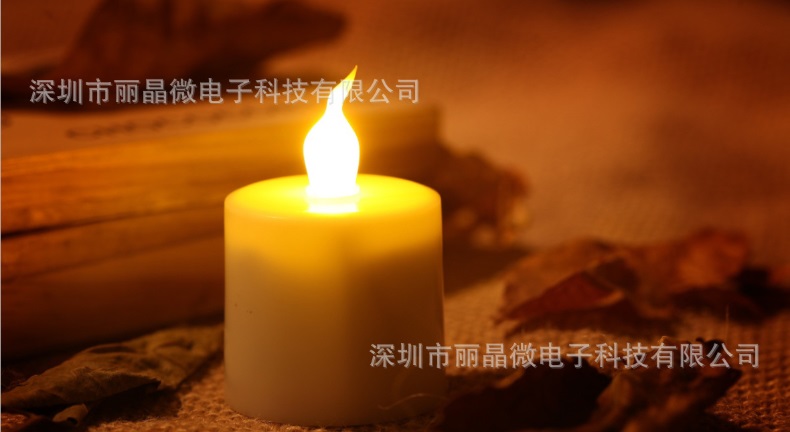

                                                                    2小时ON~ 22小时OFF循环定时电子蜡烛IC芯片

定时芯片上电后,如果晶振不起振,OUT 输出高电平。晶振起振后 OUT 输出低电平,定时时间到

OUT输出高电平。TEST是定时快速测试按键,按下TEST,定时几小时,OUT就相应的闪几次。io口高电平输出有20mA、低电平输出有40mA。定时IC用K1、K2、K3、K4、K5、K6来选择定时模式,循环定时采

用32.768KHZ晶体振荡,定时精准无误差。
