按键调光电路板

返回列表 来源:丽晶微 查看手机网址
扫一扫!按键调光电路板扫一扫!
浏览:- 发布日期:2017-05-17 08:58:09【

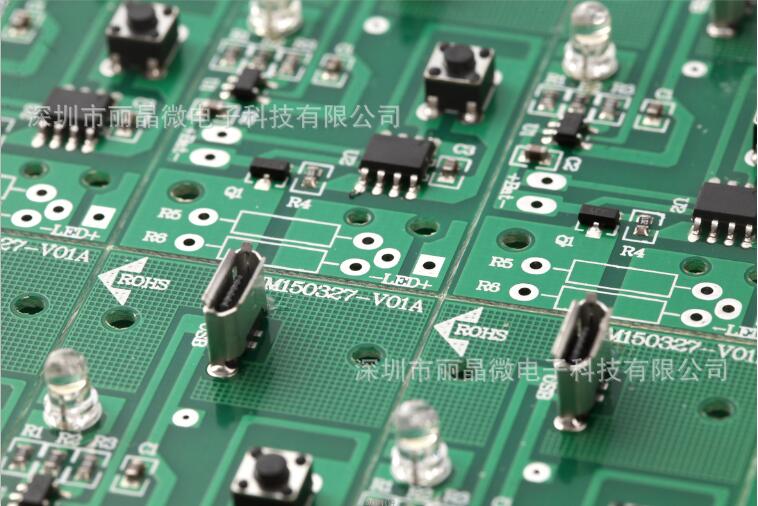

轻触按键调光电路板,3.7V锂电池充电功能,输入电压DC=5V,充电电流330MA/时。充电带有保
护功能,防止过充过放。充电有指示灯,充电时一个颜色,充满时一个颜色。适用于小家电类产品
的生产,比如台灯和LED化妆镜。调光电路板

调光电路板上电不工作,共有两路LED输出,1路冷白,1路暖白。两个按键控制,按键K1和K2控
制功能。K1:灯光模式转换键,按第1下,冷白灯亮。
                                                                                   按第2下,暖白灯亮。
                                                                                   按第3下,冷白+暖白灯亮。
                                                                                   按第4下,灭,循环。
   调光板输出在OFF状态下时,LED初始打开亮度100%,当在某一档亮度时,按 K1不改变当前亮度。
K2为亮度控制键,亮度分为3档,初始打开100%亮度,每按一下转换到下一档,三挡循环顺序依次为
亮度100%----亮度65%---亮度15% 。LED化妆镜电路板
