EC210118A-3 单键浴室镜触摸开关装配说明
工作电压:DC 5V---DC 18V
实用功率：50W MAX(标配)，通过改变端子线线径功率可达100W
功能概述：单键+3色温+无极调光+不断电亮度记忆+亮度缓冲+LED指示
适用范围：4-5mm镜子灯（标配）
装配指导说明
1、将线路板装入胶件用双面胶固定（如图）
2、将亚克力定位板“十字”交叉对准镜子镭雕中心（如图）
3、将胶件套入亚克力定位板并固定（如图）
4、取出定位板，撕掉PCBA上保护膜，装配完成（如图）
注意：1、胶件边缘批锋要去除
2、PCBA亚克力上保护膜、双面胶保护纸要去除，避免触摸盘与镭雕有间隙

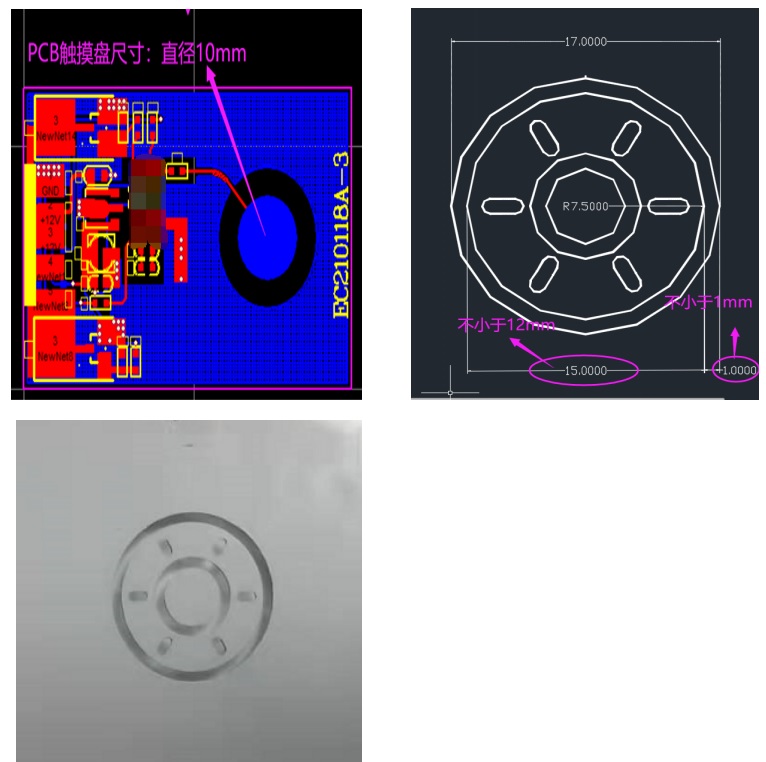

5、镭雕大小尺寸说明（如图）
15mm的尺寸根据PCB触摸的大小，不能小于12mm（12mm以上则更好）
1.0mm的尺寸不能小于1.0（1.0-2mm合适）
6、PCBA接线图
可根据实际产品功率，更改MOS管、端子线径以节省成本！！！
