丽晶微电子循环定时IC芯片方案和闪灯IC芯片方案设计，选择松翰单片机作为母体。松翰
系列单片机适用于各类小家电、电子玩具、电子礼品类的产品开发设计。丽晶微电子是深圳地区
松翰单片机的设计、销售、开发公司，实践经验丰富，在使用松翰单片机时需注意I/O口常规的设置。
比如当设计一款定时IC芯片时I/O口低功耗状态的设置：I/O口状态设定的正确与否，决定
着I/O口的漏电流。当芯片的脚用不完有空闲的I/O口时，这些空脚通常要设为输入上拉或输出下
拉，不能空置。对ADC I/O通道，应用P4CON的设定，可以避免I/O口的漏电流。当I/O口外部所接
的硬件电路不同时，要充分考虑I/O的状态设置，设定不当会有漏电流。
在设计程序时，对于普通的定时IC芯片和闪灯IC芯片方案在设计过程中，一般I/O口都是
选择上拉电阻。若I/O口输出下拉低电平，又将pull-up enable就会产生漏电流，此时当VDD=5V
大约会有5V / 100K = 50uA 的漏电流，所以一般设定为上拉。上拉电阻又该怎么设置呢？松翰系
列单片机在电气特性里也有说明：当Vdd＝3V时，上拉电阻典型值为200K欧姆。Vdd＝5V时，上拉
电阻典型值为100K欧姆。
丽晶微电子科技创建15年来，专业从事微电子芯片行业的设计和销售，专注于定时IC，定
时芯片，电子蜡烛灯IC芯片，闪灯IC芯片，语音IC芯片,手电筒IC芯片,触摸IC芯片和小家电类产

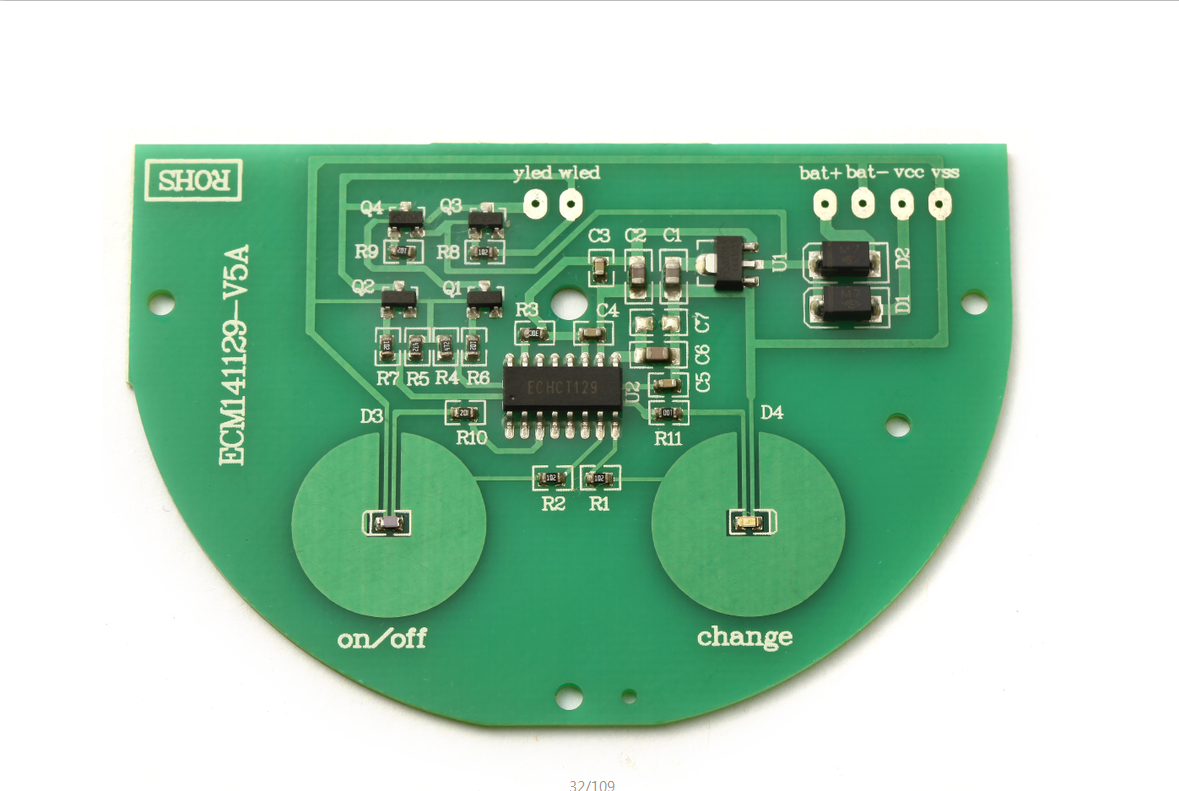

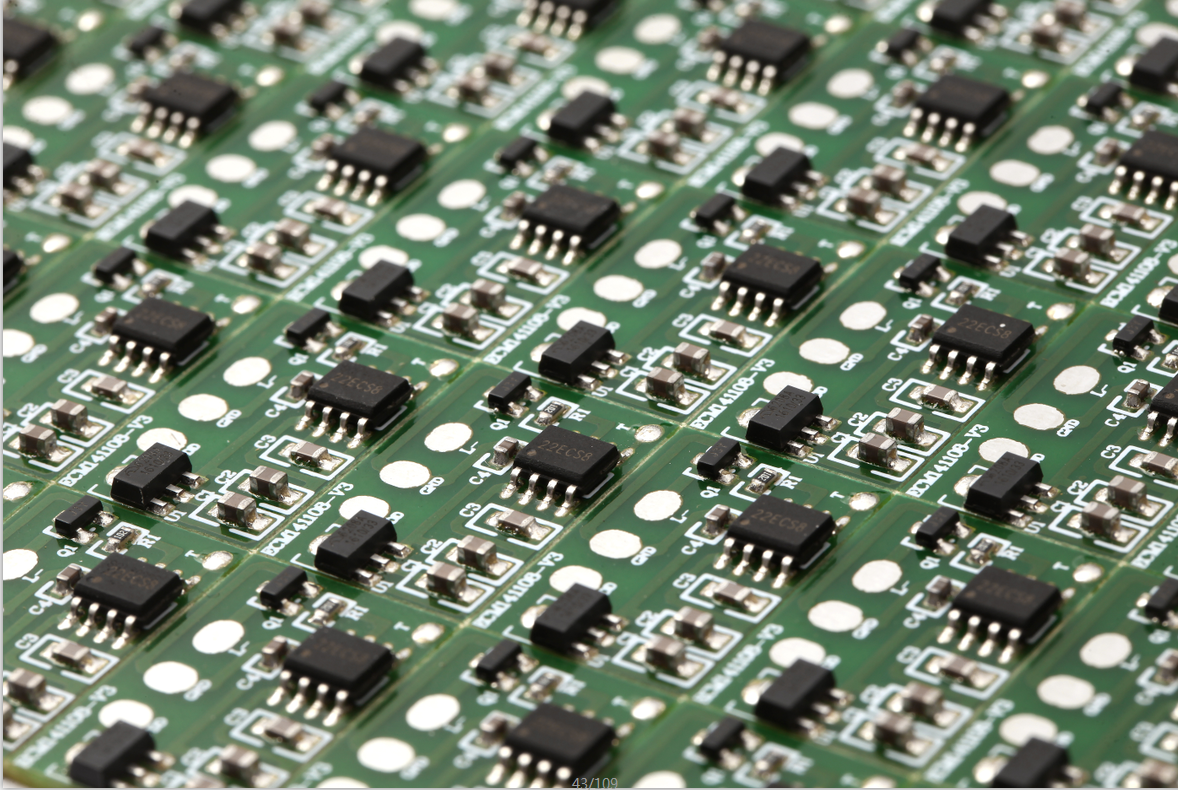

品的IC芯片开发定制。专注于触摸PCBA，移动电源PCBA，触摸开关电路板，触摸开关线路板，跳
蛋PCBA，电子蜡烛机芯板等电子消费类产品的PCBA板定制。并提供有大量标准品IC和客户委托开
发设计的OTP软件定制。联系电话:0755-29100085。
