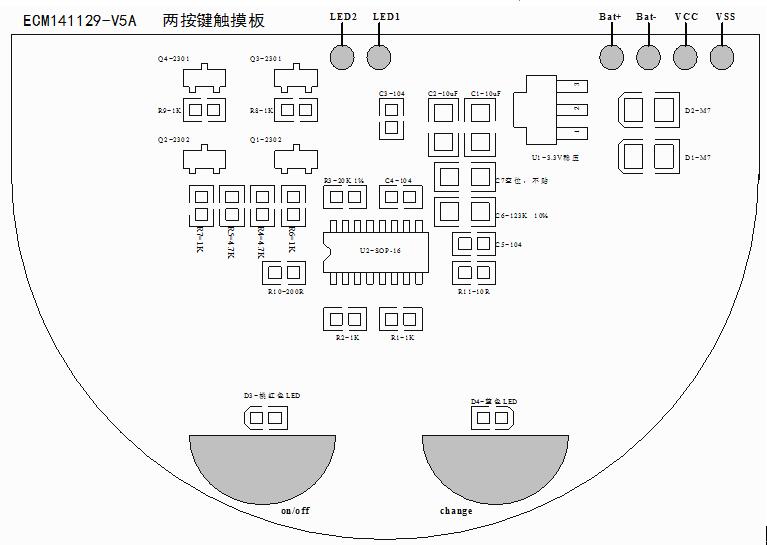

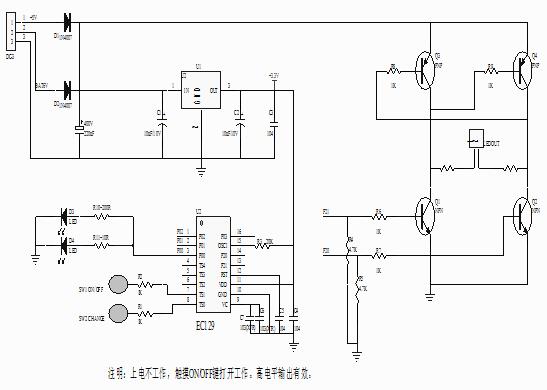

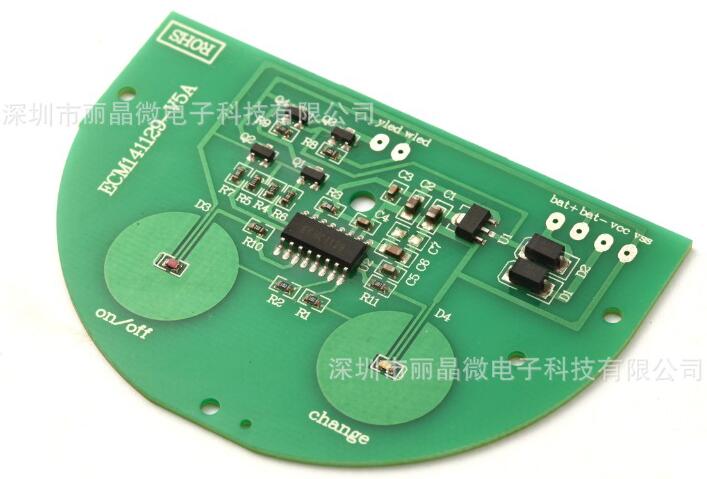

EC129是一款两按键触摸开关电路板，两种电压输入方式：1、四节5号干电池，DC=6V。
2、适配器DC=5V。两种供电方式可同时使用，由二极管隔离，不会产生适配器对干电池有充
电电流，造成干电池损坏。
触摸电路板有两个触摸开关：1、SW1：ON/OFF功能 2、SW2：LED1和LED2转换档功能。
当SW1打开ON，SW2触摸才有效。有定时功能，打开ON工作15分钟，所有LED会自动灭掉，工作
中触摸 SW2 切换LED1和LED2模式时，定时时间不改变，定时使用触摸芯片内部时钟振荡，误
差小，不超过30秒。有绿色功耗模式，不触发按键10秒后，进入低功耗。
触摸 IC 共有三路LED输出，一路输出黄灯LED1，两路输出白灯分别 LED2和LED3。在工
作时断开电源5秒内通电，LED亮并有亮度记忆功能。在OFF时断电或断开电源5秒后再通电不
工作。第一次触摸 ON LED2亮，触摸一下SW2 转换成 LED1亮，再触摸一下转换成 LED2亮，
如此循环。每次按 OFF 按键，有模式记忆功能，比如OFF前亮LED1，下次打开ON还是亮LED1。
LED3 为工作指示灯，打开ON一直工作。按下OFF所有灯灭。
深圳市丽晶微电子科技，15年来，专注于定时IC，定时芯片，触摸IC芯片和小家电类产
品 IC芯片的方案定制。公司开发的循环定时芯片大量应用于电子蜡烛灯产品，开发的多款触
摸开关电路板，触摸台灯电路板，触摸控制PCBA,被客户广泛用于触摸台灯和触摸 LED化妆镜
的生产中。咨询电话:0755-29100085。
