三极管作为开关使用,是如何实现开关功能的-电子开关IC芯片
三极管是常用的元器件,可以当做开关来使用,那么三极管是如何实现开关功能的?

1.三极管的工作状态

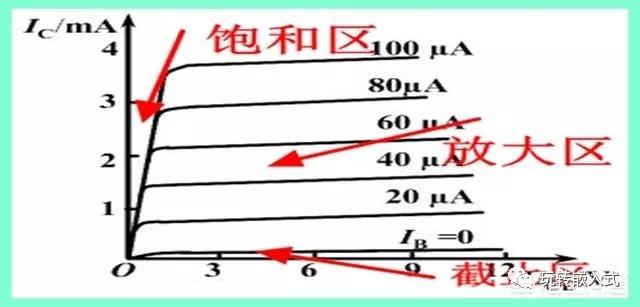

三极管有三个工作状态,分别是饱和区、放大区和截止区。如下图所示。

电子开关IC芯片

三极管的放大状态则通常用在模拟电路中,起到对小信号的放大作用。而三极管的截止和饱和状态则用在数字电路中,起到开关作用。

三极管关断:截止状态;
三极管导通:饱和状态;
2.三极管的PN结

以NPN为例,2块N型半导体夹着一块P型半导体即构成NPN,发射区与基区之间形成的PN结称为发射结,集电区与基区形成的PN结称为集电结,三个引脚分别称为发射极e (Emitter)、基极b (Base)和集电极c (Collector)。NPN三极管的结构如下图所示:

开关IC芯片方案

从图中可以看出,NPN三极管是有两个PN结的。分别是:

发射结:发射极e与基极b之间的PN结;
集电结:集电极c与基极b之间的PN结;

电子ONOFF开关IC芯片

3. 截止状态

当发射结的电压小于PN结的导通电压,基极电流为零,集电极电流和发射极电流都为零,三极管这时失去了电流放大作用,集电极和发射极之间相当于开关的断开状态,即为三极管的截止状态。

4. 导通状态

当发射结的电压大于PN结的导通电压,并且当基极的电流增大到一定程度,集电极电流不再随着基极电流的增大而增大,此时三极管失去电流放大作用,集电极和发射极之间的电压很小,集电极和发射极之间相当于开关的导通状态,
