一键开关机芯片的三极管开关电路设计

三极管开关电路是目前应用频率最频繁的开关电路形式之一，运用得当能够简化电路结构，并有效减少功耗。今天我们将会在文章中，为大家分享一种能够做到一键开关机的三极管开关电路设计经验，大家一起来看看吧。

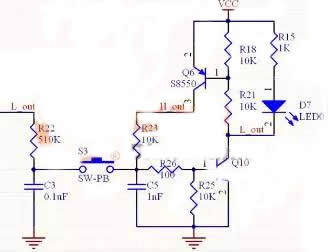

下图图1就是我们要为大家分享的能够进行一键开关机操作的三极管开关电路图，这个电路的特点在于，当执行关机命令时，所有三极管全部截止，且几乎不耗电。

低功耗的一键开关三极管电路图

其实这种能够做到一键开关控制并几乎不会耗电的三极管电路，其工作原理非常简单。下面我们就结合上图给出的电路设计，来简单介绍一下其运行原理。在这种开关电路的设计中，我们主要利用Q10的输出与输入状态相反（非门）特性和电容的电流积累特性。刚上电时Q6和Q10的发射结均被10K电阻短路所以Q6和Q10均截止，此时实测电路耗电流仅为0.1uA，L_out输出高，H_out输出低。此时C3通过R22缓慢充电最终等于VCC电压，当按下S3后C3通过R26给Q10基极放电，Q10迅速饱和，Q6也因此饱和，H_out变为高电平，当C3放电到Q10be结压降0.7V左右时C3不再放电，此时若按键弹开C3将进一步放电到Q10的饱和压降0.3V左右，当再次按下S3，Q10即截止。

在本方案中，这种三极管开关电路可以非常及时的解决传统开关电路中，按键抖动和长按按键跳档的问题。应用了本方案的电路系统，其开关状态翻转的情况只发生在按键接触的瞬间，之后即便按键存在抖动或长按按键的情况开关状态不会受到影响。在本方案的设计中，所选取的R22相对于R23、R26、R25来说，其本身的电阻很大，当C3电容的电压稳定后，R22远不足以改变Q10的开关状态，R22要能改变Q10的状态必须要等S3弹开后C3将流过R22的小电流累积存储，之后再通过S3的瞬间接触快速大电流释放从而改变Q10的状态。这也就是为什么这种开关电路设计能够有效防止长按按键跳档问题的根本所在。
