10小时-14小时循环定时IC 24小时循环定时芯片

EC340H-04 是一款多选择24小时循环定时IC，睡眠低功耗，低至5ua，宽工作电压范围，定时芯

片工作电压2.4V-5V。IO输出口可以输出高电平和低电平两种状态。内有8种不同的循环定时模式。

定时时间到自动停止工作，自动开始工作，使用方便，可设定时间为：

10小时ON~ 14小时OFF

8小时ON~ 16小时OFF

7小时ON~ 17小时OFF

6小时ON~ 18小时OFF

5小时ON~ 19小时OFF

4小时ON~ 20小时OFF

3小时ON~ 21小时OFF

2小时ON~ 22小时OFF

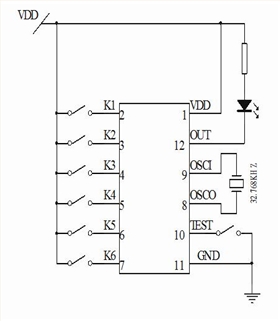

定时IC芯片上电后，如果晶振不起振，OUT 输出高电平。晶振起振后 OUT 输出低电平，定时时

间到OUT输出高电平。TEST是定时快速测试按键，按下TEST，定时几小时，OUT就相应的闪几次。IO

口高电平输出有20mA、低电平输出有40mA。定时IC用K1、K2、K3、K4、K5、K6来选择定时模式，循

环定时采用32.768KHZ晶体振荡，定时精准无误差。
