24小时循环定时开关芯片

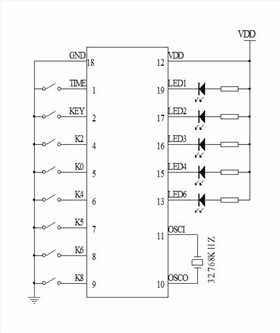

EC360A-01是一款24小时循环定时开关IC，芯片工作电压2.4-5.5V。时钟源采用外置32.768K晶体
振荡,（K1悬空）上电一直工作，L1、L2、L3、L4，是电子蜡烛灯输出。L6是电平输出，常亮指示灯。
K2是ON/OFF模式选择脚，悬空是正常的上电定时工作模式，接VSS是ON/OFF功能，长按KEY（ON/OFF）
键可以进入定时工作。

K8-K0为定时时间选择，K2悬空的情况下是定时模式:
8小时ON~ 16小时OFF (K8接VSS)
6小时ON~ 18小时OFF (K6接VSS)
5小时ON~ 19小时OFF (K5接VSS)
4小时ON~ 20小时OFF (K4接VSS)
无定时一直工作 (K0接VSS)
24小时循环专用定时IC。

KEY是ON/OFF功能,定时IC芯片上电不工作，触发工作，如果工作过程中触发KEY键,IC会停止工作,
除非再次触发KEY才会重新工作，此时长按KEY 3秒进入定时状态。快速测试：当TIME接VSS时，进入
快速测试模式，工作方式是1小时闪一次，闪N次后停止，会再闪N次，如此循环。
