6小时-18小时循环定时RGB七彩闪灯芯片

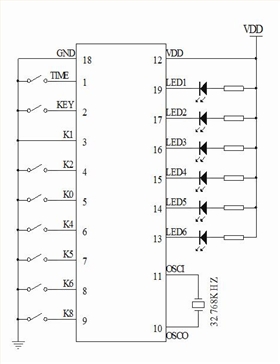

EC360A-02是一款6小时-18小时循环定时RGB七彩闪灯芯片，24小时专用循环定时IC芯片，工作电
压2.4V-5.5V，采用32.768KHZ晶振振荡，上电一直工作， L1-L2-L3 是3灯顺闪，L4-L5-L6 是3 灯
渐明渐暗。K2 是 ON/OFF 模式选择脚，悬空是正常的上电定时工作模式，接 VSS 是 ON/OFF功能，
长按KEY（ON/OFF）键可以进入定时工作。K8-K0为定时时间选择，接VSS时选择时间如下，K2悬空
的情况下是定时模式:

当K8接VSS时， 为8小时ON.....16小时OFF.....;如此循环。
当K6接VSS时， 为6小时ON.....18小时OFF.....;
当K5接VSS时， 为5小时ON.....19小时OFF.....;
当K4接VSS时， 为4小时ON.....20小时OFF.....;
当K0接VSS时， 为24小时ON.....0小时OFF.....;

定时芯片的 KEY脚是 ON/OFF功能，上电不工作，触发工作，工作过程中触发KEY键，定时IC会停
止工作，除非再次触发KEY才会重新工作，此时长按KEY 3秒进入定时状态。当TIME接VSS时，进入
快速测试模式，工作方式是1小时闪一次，闪 N次后停止，会再闪 N次，如式此循环。
