8小时亮-16小时灭24小时循环定时IC

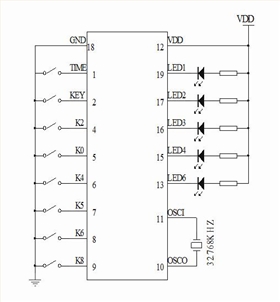

EC360A-01是一款8小时亮-16小时灭循环定时IC芯片，24小时专用循环定时芯片。工作电压
2.4V-5.5V，采用32.768K晶振振荡，上电一直工作， L1，L2，L3，L4，是电子蜡烛灯输出。L6
是电平输出，常亮指示灯。K2 是 ON/OFF 模式选择脚，悬空是正常的上电定时工作模式，接
VSS是ON/OFF功能，长按KEY（ON/OFF）键可以进入定时工作。K8-K0为定时时间选择，接 VSS时
选择时间如下，K2悬空的情况下是定时模式:

当K8接VSS时， 为8小时ON.....16小时OFF.....;如此循环。
当K6接VSS时， 为6小时ON.....18小时OFF.....;
当K5接VSS时， 为5小时ON.....19小时OFF.....;
当K4接VSS时， 为4小时ON.....20小时OFF.....;
当K0接VSS时， 为24小时ON.....0小时OFF.....;

定时IC的 KEY脚是 ON/OFF功能，上电不工作，触发工作，工作过程中触发KEY键，定时器芯
片会停止工作，除非再次触发KEY才会重新工作，此时长按KEY 3秒进入定时状态。当TIME接VSS
时，进入快速测试模式，工作方式是1小时闪一次，闪 N次后停止，会再闪 N次，如此循环。
