EC220218-242C-2854 10-20-30分钟定时芯片
一、功能说明：
供电方式：3.7-4.2V锂电池供电。一个轻触开关输入，五路输出：2路电平信号同步输出（OUTL低电平有效，OUTH高电平有效,可二选一）,3路指示灯LED1，LED2，LED3。
上电不工作，长按2秒开启定时10分钟模式，OUTL输出低电平，OUTH输出高电平，LED1指示灯亮，短按一下，进入定时20分钟模式，OUTL输出低电平，OUTH输出高电平，LED1、LED2指示灯亮。再短按一下，进入定时30分钟模式，OUTL输出低电平，OUTH输出高电平，LED1、LED2、LED3指示灯亮。再短按一下返回定时10分钟，LED1指示灯亮，依次循环。
计时过程中，指示灯随着计时时间递减而递减（如：定时30分钟，LED1,LED2，LED3亮灯，当时间剩余20分钟，此时LED3灭，LED1，LED2亮，中途触发进入下一档（例如30分钟定时，倒计时为20分钟时还是30分钟模式，触发按键则进入10分钟模式）。
任何模式下长按2秒关机。再开机从10分钟模式开始。
二、电气参数（VDD=5.0V TA=25℃）
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.4 |
3.0 |
5.0 |
V |
|
|
工作电流 |
IOP |
|
1.6 |
|
mA |
Fcpu=4MHz@HIRC-8M |
|
静态电流 |
ISTB |
|
3 |
|
uA |
VDD=5V, WDT 开, LVR 关 |
|
驱动电流 |
Iol |
|
|
30 |
mA |
Vol=0.6V |
|
工作温度 |
TA |
-10 |
25 |
70 |
℃ |
|
|
储存温度 |
Tstg |
-20 |
25 |
100 |
℃ |
|

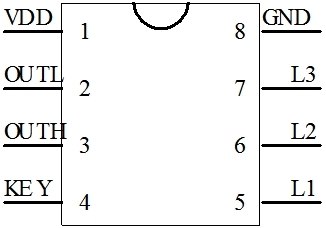

三、封装脚位图（SOP-8）
|
管脚号 |
符号 |
功能描述 |
|
1 |
VDD |
电源正 |
|
2 |
OUTL |
信号输出，低电平有效 |
|
3 |
OUTH |
信号输出，高电平有效 |
|
4 |
KEY |
触发开关 |
|
5 |
L1 |
指示灯1输出，低电平有效 |
|
6 |
L2 |
指示灯2输出，低电平有效 |
|
7 |
L3 |
指示灯3输出，低电平有效 |
|
8 |
GND |
电源负 |
四、电路图参考
主控接LED应用图
五、封装尺寸图（SOP-8）
六、版本说明：
版本
日期
描述
EC220218-242C-2854
2022/2/24
V01初版
|
