流水灯电路图；1BBE-2ECD 20灯流水灯芯片 供电电压24V,稳压到3.3V。上电工作，20颗led流水灯循环闪（闪发参考样品）。 亮灯顺序：L1-L2-L3-L4-L5-L6-L7-L8-L9-L10-L11-L12-L13-L14-L15-L16-L17-L18-L19-L20依次循环点亮。
一、功能说明
供电电压24V,稳压到3.3V。上电工作，20颗led流水灯循环闪（闪发参考样品）。
亮灯顺序：L1-L2-L3-L4-L5-L6-L7-L8-L9-L10-L11-L12-L13-L14-L15-L16-L17-L18-L19-L20依次循环点亮。
二、电气参数（VDD=5.0V TA=25℃）
参数
符号
最小值
典型值
最大值
单位
条件
工作电压
VDD
2.4
3.0
5.0
V
工作电流
IOP
0.5
mA
VDD=3.0V，输出悬空
驱动电流
Iol
20
mA
VDD=3.0V，Vol=0.6V
驱动电流
IOH
14
mA
VDD=3.0V，Voh=0.6V
工作温度
TA
-10
25
60
℃
储存温度
Tstg
-20
25
100
℃
三、封装脚位图（SOP-8）
四、PIN引脚说明及功能描述
管脚号
符号
功能描述
1
VDD
IC正极
2
L5
L5输出，高电平有效
3
L4
L4输出，高电平有效
4
NC
悬空
5
L3
L3输出，高电平有效
6
L2
L2输出，高电平有效
7
L1
L1输出，高电平有效
8
GND
电源负

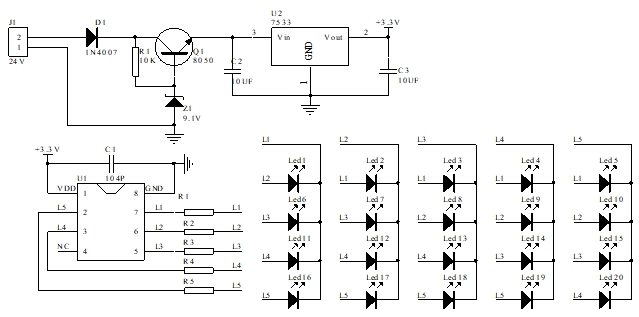

五、电路参考图
六、封装尺寸图（SOP-8）
七、版本说明
版本
日期
描述
EH4601-1BBE-2ECD
2024/6/14
V01初版
|
