A209-588B 触发开关IC
一：功能说明
一个按键输入，三路输出：OUT1、OUT2、OUT3
上电不工作，OUT1为低电平，OUT2为高电平、OUT3为低电平
长按一秒开机，OUT1为高电平，OUT2为低电平、OUT3为低电平
长按3秒关机，OUT1为低电平，OUT2为高电平、OUT3为低电平
开机中短按按键拍照功能，OUT1一直高电平，OUT2为低电平、OUT3输出0.5S高电平之后转为低电平，中途触发有效，0.5S内短按触发再延时0.5S
二：电气参数（VDD=5.0V TA=25℃）
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.4 |
3.0 |
5.5 |
V |
Fcpu = 1MHz |
|
工作电流 |
IOP |
|
3 |
5 |
mA |
VDD=5V,3mA |
|
静态电流 |
ISTB |
|
2 |
5 |
uA |
VDD=5.0V |
|
驱动电流低电平输出 |
IOL |
|
15 |
|
mA |
VDD=5.0V,VOP=VSS+0.5V |
|
驱动电流高电平输出 |
IOH |
|
10 |
|
mA |
VDD=5.0V,VOP=VDD-0.5V |
|
过VDD极限电流 |
IVDDmax |
|
|
60 |
mA |
|
|
过GND极限电流 |
IGNDmax |
|
|
60 |
mA |
|
|
工作温度 |
TA |
-20 |
25 |
85 |
℃ |
|
|
储存温度 |
Tstg |
-40 |
25 |
125 |
℃ |
|

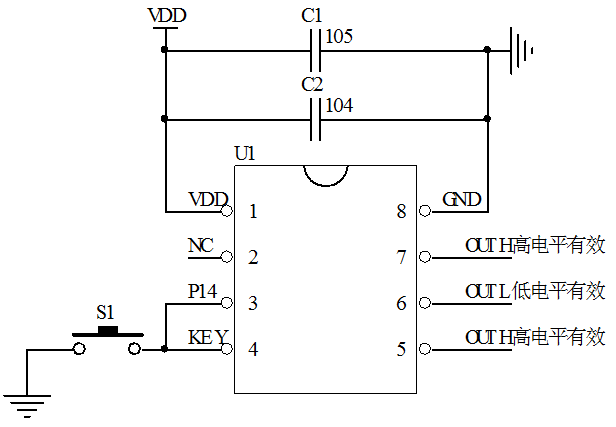

三. 脚位图（SOP-8）
|
管脚号 |
符号 |
功能描述 |
|
1 |
VDD |
电源正 |
|
2 |
NC |
悬空 |
|
3 |
P14 |
接四脚 |
|
4 |
KEY |
触发开关 |
|
5 |
OUT1 |
上电低电平 |
|
6 |
OUT2 |
上电高电平 |
|
7 |
OUT3 |
上电低电平 |
|
8 |
GND |
电源负 |

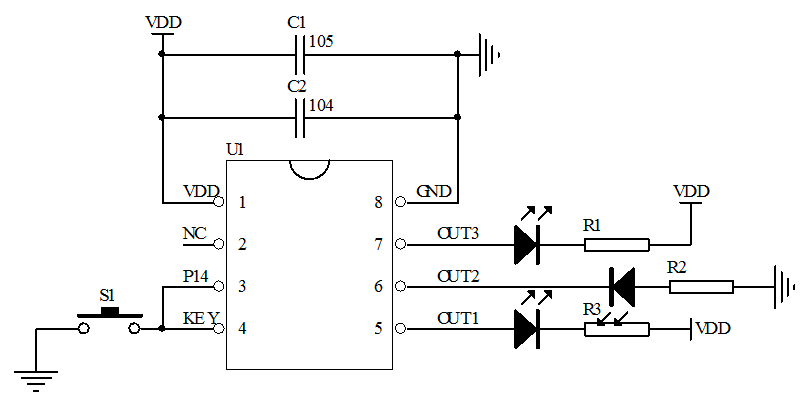

接LED应用图
五：封装尺寸图（SOT23-6）
