一、功能说明： EC5003B-XXX
动物叫语音IC芯片采用CMOS制造工艺，输入方式：KEY-触发端（高电平有效），上电不工作，短按一下工作一段时间停。当KEY接通VDD，上电一直工作，输出方式：PWM1、PWM2--直接推动8R、16R、32R喇叭。
二、电气参数：(VDD=3.0V,GND=0V,Ta=25oC)
|
Characteristies |
Sym |
Min |
Typ |
Max |
Unit |
Remarks |
|
工作电压 |
Vdd |
|
3 |
4.5 |
V |
|
|
静态电流 |
Isb |
|
1 |
5 |
uA |
|
|
工作电流 |
Iop |
|
80 |
150 |
mA |
|

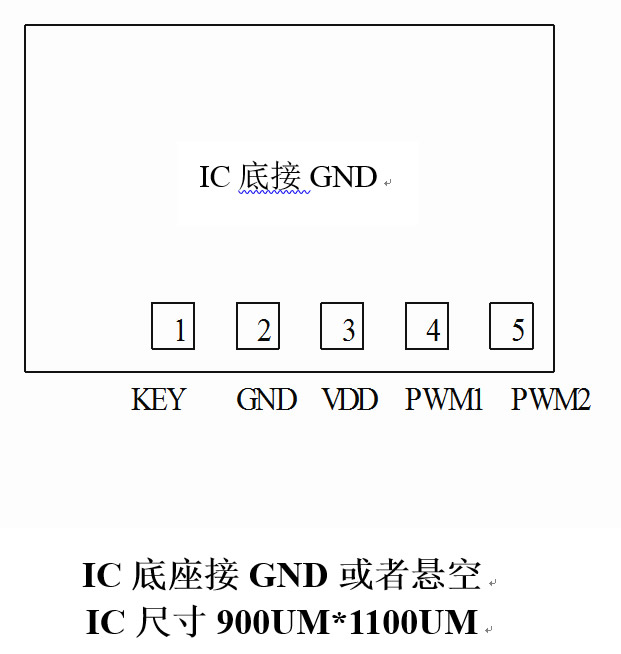

三、IC 邦定脚位图：

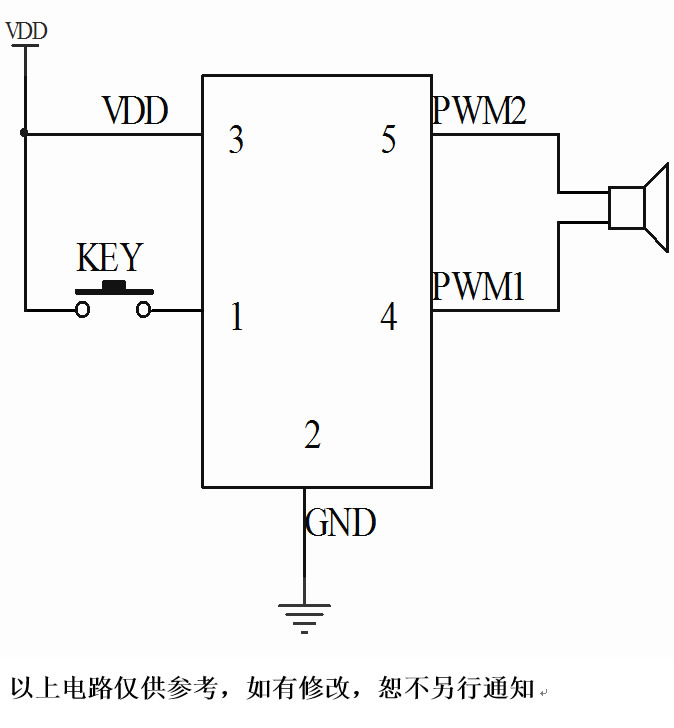

四、参考电路图：
五、PIN脚功能描述：
|
符号 |
功能说明 |
符号 |
功能说明 |
|
VDD |
电源正极 |
PWM1 |
音频输出脚 |
|
GND |
电源负极 |
PWM2 |
音频输出脚 |
|
KEY |
触发脚 |
|
|
