1.两种供电方式:电池6V，或DC=12V 。 2.一路灯串电平输出，有一个电位器控制LED亮度，可以关掉和打开LED。 顺时针旋动电位器时，灯光亮度逐渐增加，逆时针旋动电位器时，灯光亮度会逐渐降低。LED灯光最高亮度是100%，最低亮度是5%。输出灯串做两种，6V灯串和12V灯串，要求PCB共用。6v时，灯串电流1A，12V时电流500MA。输出无频闪。
一、功能说明 电位器调光板
1.两种供电方式:电池6V，或DC=12V 。
2.一路灯串电平输出，有一个电位器控制LED亮度，可以关掉和打开LED。
顺时针旋动电位器时，灯光亮度逐渐增加，逆时针旋动电位器时，灯光亮度会逐渐降低。LED灯光最高亮度是100%，最低亮度是5%。输出灯串做两种，6V灯串和12V灯串，要求PCB共用。6v时，灯串电流1A，12V时电流500MA。输出无频闪。
二、灯板接线图

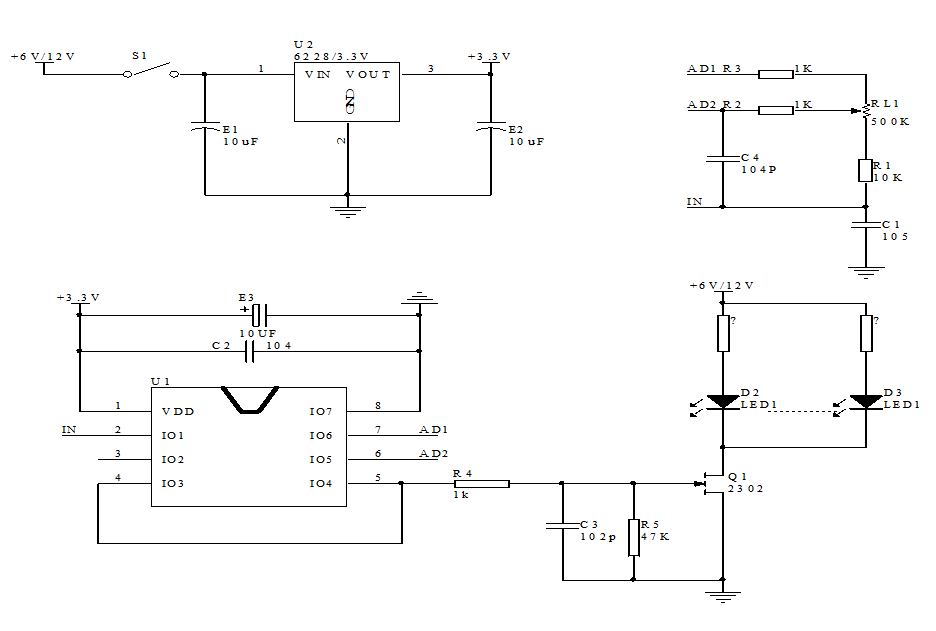

三、电位器调光电路图
|
