EC012M 单通道触摸调光IC
一、功能概述
EC012M是一款用于LED灯光亮度调节及开关控制的单通道触摸芯片。使用该芯片可以实现LED灯光的触摸开关控制和亮度、色温调节。具有如下功能特点和优势:
1、灯光亮度可根据需要随意调节,选择范围宽,操作简单方便。
2、可在有介质(如玻璃、亚克力、塑料、陶瓷等)隔离保护的情况下实现触摸功能,安全性高。
3、应用电压范围宽,可在2.4~4.5V之间任意选择。
4、应用电路简单,外围器件少,加工方便,成本低。
5、抗电源干扰及手机干扰特性好。EFT可以达到±4KV以上;近距离、多角度手机干扰情况下,触摸响应灵敏度及可靠性不受影响。
二、功能特性
TI 触摸输入对应SO1以及SO2控制输出。共有四种功能可选,由OPT1/OPT2管脚上电前的
输入状态来决定。具体如下:
1)OPT1=1,OPT2=1:触控调色温+无级调光(有缓冲)
2)OPT1=1,OPT2=0:触控三段调光+调色温(有缓冲)
3)OPT1=0,OPT2=1:触控调色温+无级调光(无缓冲)
4)OPT1=0,OPT2=0:触控三段调光+调色温(无缓冲)
功能说明:TI触控输入,SO1,SO2,LED输出。
点击触摸--触摸持续时间小于550ms; 长按触摸--触摸持续时间大于550ms
1、触控调色温+无级调光(有缓冲)
初始上电时,灯为关灭状态。
每次点击触摸,按[SO1+SO2->SO1->SO2->灭]依次循环变化。
长按触摸,无级调光
点击触摸和长按触摸可以在任何时候随意使用,相互之间功能不受干扰和限制。
2、触摸调色温+调光功能 (无缓冲)
功能同上,色温变化时没有缓冲
3、触摸三段调光+调色温(有缓冲)
初始上电时,灯为关灭状态。
每次点击触摸,按[高亮度->中亮度->低亮度->灭]依次循环变化。
长按触摸调色温;SO1+SO2->SO1->SO2->SO1+SO2 循环。
4、触摸三段调光+调色温(无缓冲)
功能同上,色温变化时没有缓冲

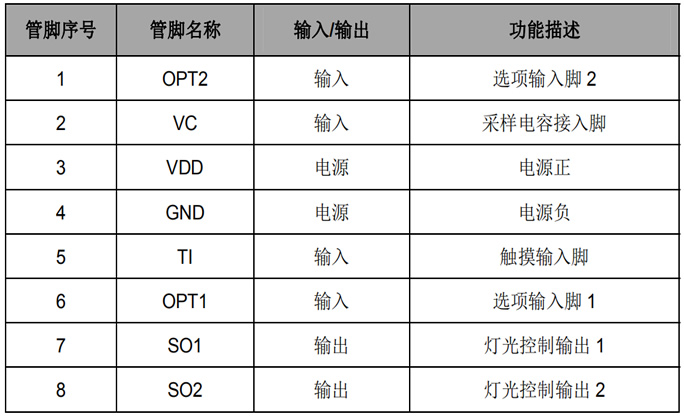

三、封装及引脚说明
SOP8
四、封装尺寸图
SOP8
五、应用电路图
注: 当介质材料及厚度等差异较大时,可通过调整VC与GND之间的C3电容来调节触摸灵敏度。电容容值越大,灵敏度越高;电容容值越小,灵敏度越低。以下参数数据仅供参考,具体以实际为准。
六、电气参数:
