PWM调光芯片 长按2秒开关机，短按三档调光。EC210204-2-3DFE-11E4长按2秒开关三段调光 芯片供电电压：DC2.4-5V。一路轻触开关输入控制，一路LED输出。 上电亮灯，短按按键三段调光100%-50%-10%，长按2秒关机，长按2秒开机（在每一段都可以关机及开机），带断电记忆，每次上电亮起记忆灭前的亮度（第一次上电初始亮度100%）。
EC210204-2-3DFE-11E4长按2秒开关三段调光
一、功能说明
芯片供电电压：DC2.4-5V。一路轻触开关输入控制，一路LED输出。
上电亮灯，短按按键三段调光100%-50%-10%，长按2秒关机，长按2秒开机（在每一段都可以关机及开机），带断电记忆，每次上电亮起记忆灭前的亮度（第一次上电初始亮度100%）。
二、电气参数（VDD=5.0V TA=25℃）
参数
符号
最小值
典型值
最大值
单位
条件
工作电压
VDD
2.4
3.0
5.0
V
工作电流
IOP
3
mA
静态电流
ISTB
10
uA
驱动电流
Iol
30
mA
工作温度
TA
-10
25
70
℃
储存温度
Tstg
-20
25
100
℃
三、封装脚位图（SOP-8）
四、PIN引脚说明及功能描述
管脚号
符号
功能描述
1
VDD
电源正
2
SCL
接记忆IC
3
SDA
接记忆IC
4
KEY
触发开关
5
OUT
LED输出，高电平有效
6
NC
悬空
7
NC
悬空
8
GND
电源负

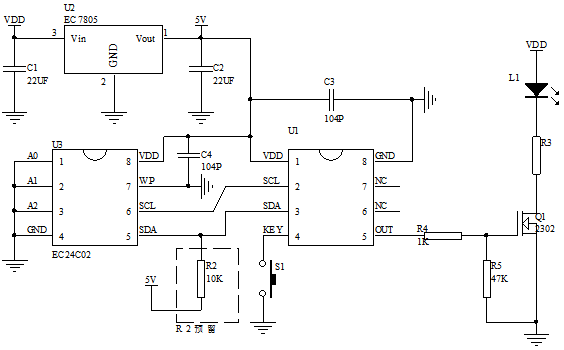

五、电路参考图
六、封装尺寸图（SOP-8）
七、版本说明
版本
日期
描述
EC210204-01B0-11E4
2021/2/24
V01初版100%-50%-20%
EC210204-2-3DFE-11E4
2021/6/10
V02版本改最低亮度100%-50%-10%
|
