EC26070701-1D3E-98B4 拍拍灯芯片
一、功能说明
3路开关控制4路Led输出
Key2为震动开关：每震动一次切换一种亮度，30%-70%-100%-关-10%，循环，上电默认为暖白光亮度30。
Key3为滚珠开关：七彩渐变模式下，滚珠开关断开1秒为定色模式，闭合再次断开1秒切换成七彩渐变。
Key4：模式切换，短按切换白灯或七彩模式，。
任何模式下，中途无触发定时1小时关闭，中途触发重新计时。
低电提醒功能：Led3为低电指示灯，低于3.3V，闪3下灭灯，此时产品无功能，低于3.0V，Led3提示功能关闭
不支持边充边用。
二、电气参数（VDD=5.0V TA=25℃）
工作电压：2.4V-5.0V;
工作电流：1mA；
静态电流：20uA；
驱动电流低电平输出：20mA；
驱动电流高电平输出：10mA；
工作温度：-10摄氏度-+70摄氏度；
储存温度：-20摄氏度-+100摄氏度；

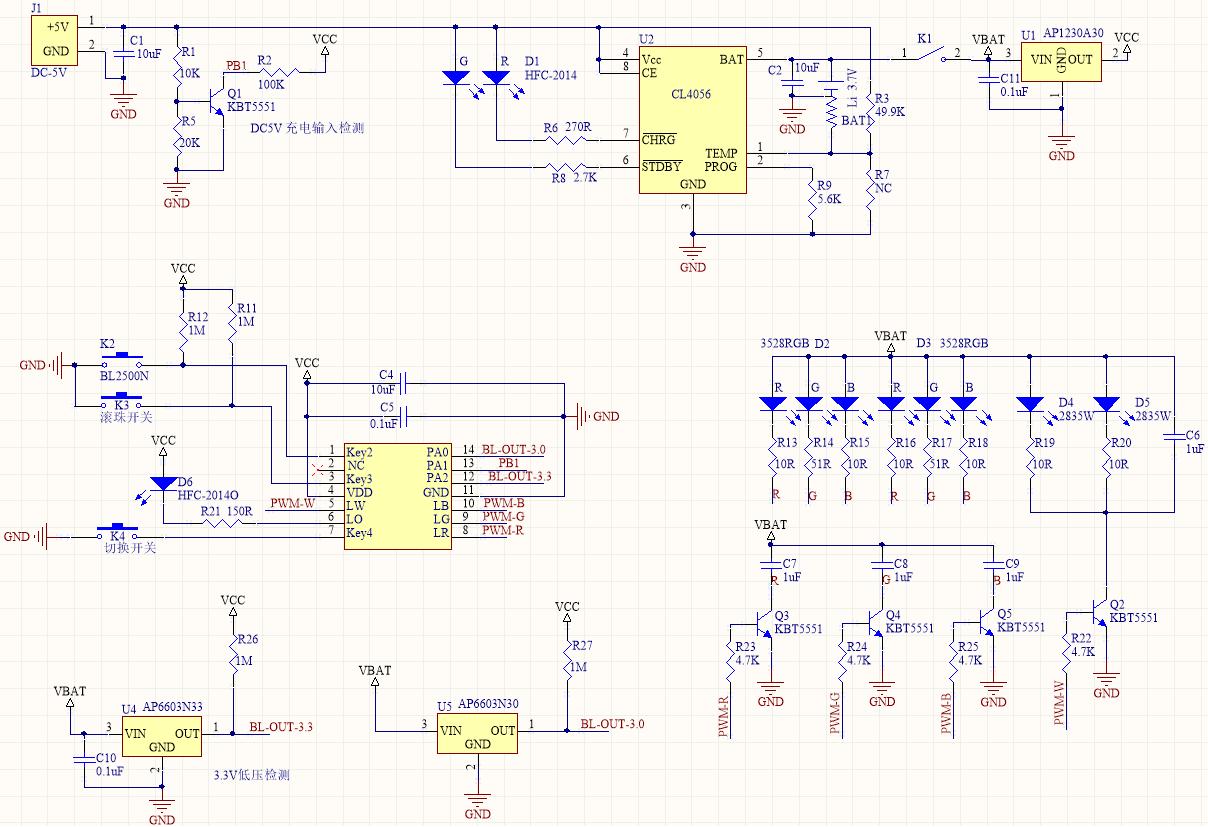

三、电路图参考：
四、封装尺寸图：（SOP-14）
五．版本说明：
版本
日期
描述
EC26070701-1D3E-98B4
2026/7/10
V01初版-624-W
|
