    EC3201A轻触开关芯片

    EC3201A 电子开关芯片 EC3201A轻触开关芯片,CMOS 制造工艺,低工耗。驱动能力大,适用于各种电子开关。一路按键输入控制,一路OUT低电平输出。上电输出低电平,短按开关后输出高电平,再短按按键

    全国服务热线:0755-29100085
    立即咨询

    一、功能及应用    EC3201A 电子开关芯片

    EC3201A轻触开关芯片,CMOS 制造工艺,低工耗。驱动能力大,适用于各种电子开关。一路按键输入控制,一路OUT低电平输出。上电输出低电平,短按开关后输出高电平,再短按按键,OUT 输出低电平。再短按输出高电平,如此循环。

    二、电气性能 (VDD=3.0V,Ta=25)

    参数

    最小

    标准

    最大

    测试条件

    工作电压

    2.0V

    3.0V

    5.0V



    静态电流

    ---

    ---

    2µA

    VDD=3V,NO LOAD

    工作电流

    ---

    ---

    200µA

    VDD=3V,NO LOAD

    LED输出电流

    30mA





    VDD=3V,VLOAD=1.8V

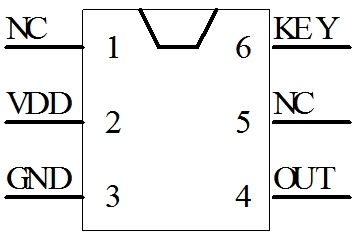

    三、封装脚SOT23-6)

    EC3201A手电筒开关芯片

    管脚

    符号

    功能描述

    1

    NC

    悬空

    2

    VDD

    电源正

    3

    GND

    电源负

    4

    OUT

    信号输出,低电平有效

    5

    NC

    悬空

    6

    KEY

    触发开关

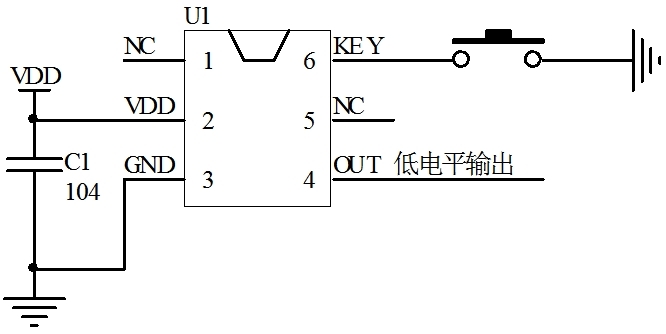

    参考电路图:

    EC3201A一键开关机芯片

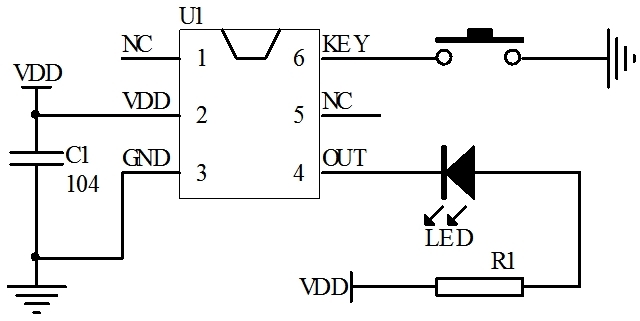

    LED应用图

    EC3201A高低电平轻触开关芯片

    五、封装尺寸图(SOT23-6

    开关IC芯片

    开关芯片
