EC340EGB 定时IC芯片 CMOS 生产制造工艺，自身功耗低。工作电压宽，抗干扰能力强。OUT 输出电平可选，定时时间范围宽,定时OPTION 为8 倍差。上电输出高电平，按键开始定时，LED 输出低电平，定时时间到，LED 输出高电平。
EC340EGB 定时器芯片
一、功能及应用
定时器芯片，SOP-8封装，低功耗，抗干扰能力强。定时器芯片，可用于小家电，充电器等定时控制。
定时时间范围宽,外接振荡电阻改变定时时间，10秒至10小时可选。可选8-512倍，可上电计时或上电不计时，按键触发开始定时，Out输出低电平，定时时间到输出转为高电平,中途触发无效。

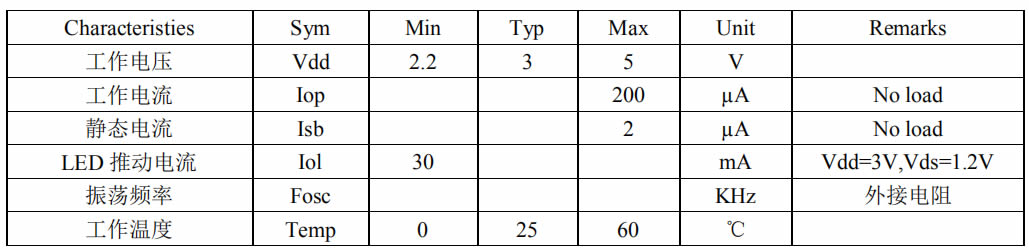

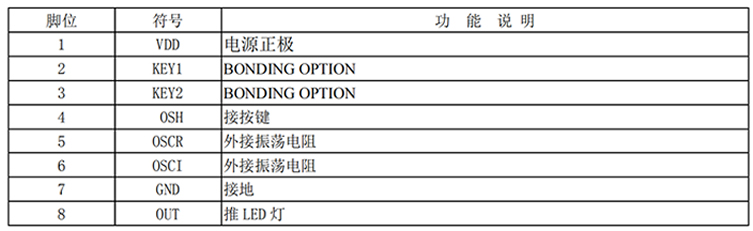

二、电气参数 (VDD=3.0V，GND=0V,Ta=25℃)
Characteristies
Sym
Min
Typ
Max
Unit
Remarks
工作电压
Vdd
2.2
3
5
V
工作电流
Iop
＜50
µA
VDD=3.0V,负载断开
静态电流
Isb
3
µA
VDD=3.0V,负载关闭
LED推动电流
Iol
30
mA
Vdd=3V,Vds=1.2V
振荡频率
Fosc
KHz
外接电阻
工作温度
Temp
0
25
60
℃

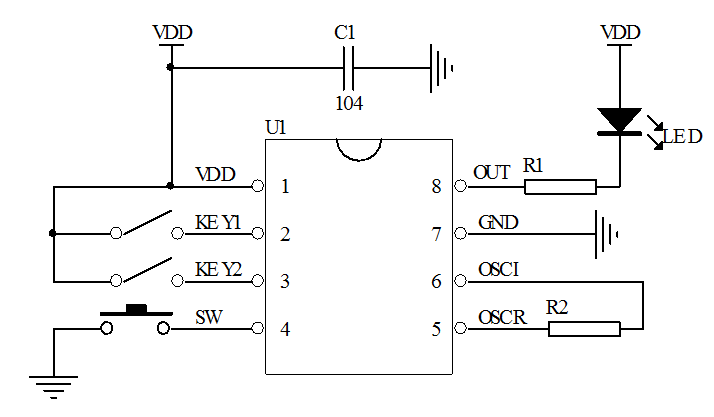

三、参考电路图
触发开关控制
接LED电路
上电定时参考电路

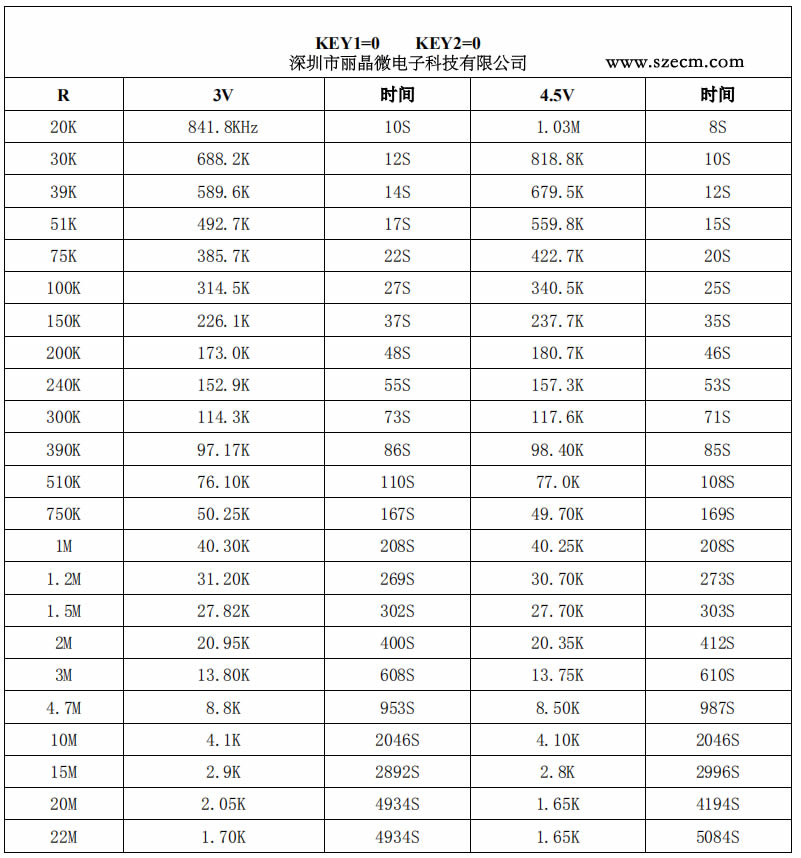

四、外接电阻频率测试参数
R时间选择方法：
KEY1=0，KEY2=0 都悬空，定时时间如下表
KEY1=VDD，KEY2=0定时时间是表中8倍
KEY1=0，KEY2=VDD定时时间是表中64倍
KEY1=VDD，KEY2=VDD 同时接VDD，定时时间是表中512倍
|
KEY1=0 KEY2=0 |
||||
|
电阻值R |
VDD=DC3V时（对应的振荡频率） |
定时时间 |
VDD=DC4.5V时（对应的振荡频率） |
定时时间 |
|
20K |
841.8KHZ |
9S |
1.03MHZ |
7S |
|
30K |
688.2KHZ |
10S |
818.8KHZ |
9S |
|
39K |
589.6KHZ |
12S |
679.5KHZ |
11S |
|
51K |
492.7KHZ |
15S |
559.8KHZ |
14S |
|
75K |
385.7KHZ |
20S |
422.7KHZ |
18S |
|
100K |
314.5KHZ |
24S |
340.5KHZ |
23S |
|
150K |
226.1KHZ |
33S |
237.7KHZ |
32S |
|
200K |
173.0KHZ |
42S |
180.7KHZ |
42S |
|
240K |
152.9KHZ |
50S |
157.3KHZ |
48S |
|
300K |
114.3KHZ |
67S |
117.6KHZ |
65S |
|
390K |
97.17KHZ |
77S |
98.40KHZ |
77S |
|
510K |
76.10KHZ |
100S |
77.0KHZ |
98S |
|
750K |
50.25KHZ |
156S |
49.70KHZ |
153S |
|
1M |
40.30KHZ |
190S |
40.25KHZ |
189S |
|
1.2M |
31.20KHZ |
244S |
30.70KHZ |
248S |
|
1.5M |
27.82KHZ |
274S |
27.70KHZ |
275S |
|
2M |
20.95KHZ |
363S |
20.35KHZ |
375S |
|
3M |
13.80KHZ |
552S |
13.75KHZ |
555S |
|
4.7M |
8.8KHZ |
866S |
8.50KHZ |
897S |
|
10M |
4.1KHZ |
1860S |
4.10KHZ |
1860S |
|
15M |
2.9KHZ |
2629S |
2.8KHZ |
2723S |
|
20M |
2.05KHZ |
4485S |
1.65KHZ |
3812S |
|
22M |
1.70KHZ |
4490S |
1.65KHZ |
4621S |
