EC360A循环定时IC 一、功能说明： EC360A-02定时IC：是可设定时间为 8小時ON~ 16小时OFF (K8接VSS) 6小時ON~ 18小时OFF (K6接VSS) 5小時ON~ 19小时OFF (K5接VSS) 4小時ON~ 20小时OFF (K4接VSS) 无定时一直工作 (K0接VSS) 24小时循环工作的专用定时IC。
一、功能说明： EC360A循环定时IC
EC360A-02定时IC：是可设定时间为
8小時ON~ 16小时OFF (K8接VSS)
6小時ON~ 18小时OFF (K6接VSS)
5小時ON~ 19小时OFF (K5接VSS)
4小時ON~ 20小时OFF (K4接VSS)
无定时一直工作 (K0接VSS)
24小时循环工作的专用定时IC。
（说明：例如：8小時ON~ 16小时OFF。就是上电工作8小时后，进入待机状态，待机16小时后，再工作8小时…，如此24小时循环工作.注意K0，K4，K5，K6，K8选择脚接VSS定时方式只能选择其中一个，但时间可以相互转换）
32.768KHZ晶振振荡,触发方式 上电一直工作，(ON/OFF)，6个输出脚 L1， L2 ，L3，是顺闪输出（1HZ）L4，L5，L6是三灯渐明渐暗输出。K2是ON/OFF模式选择脚，悬空是正常的上电定时工作模式，接VSS是ON/OFF功能，长按KEY（ON/OFF）键可以进入定时工作。K8-K0为定时时间选择，接VSS时选择时间如下：K2悬空的情况下是定时模式:
当K8接VSS时， 为8小时ON.....16小时OFF.....;如此循环。
当K6接VSS时， 为6小时ON.....18小时OFF.....;
当K5接VSS时， 为5小时ON.....19小时OFF.....;
当K4接VSS时， 为4小时ON.....20小时OFF.....;
当K0接VSS时， 为24小时ON.....0小时OFF.....;
KEY触发方式 :ON/OFF （只在K2接VSS情况下有效，K2悬空是正常的定时模式KEY是ON/OFF功能,上电不工作，触发工作，如果工作过程中触发KEY键,IC会停止工作,除非再次触发KEY才会重新工作.此时长按KEY3秒进入定时状态。
快速测试当TIME接VSS时，进入快速测试模式，工作方式是1小时闪一次，闪N次后停止，会再闪N次，如此循环。有关开关使用说明:定时时间可以选用单排3档开关选择，同时有2个定时状态可供选择，开关中间PIN接GND。
正常工作模式：当开关置于所选择二档定时中一档时，上电工作；如果开关置于中间时，上电不工作。工作过程中，开关可以改变工作状态：工作和不工作。
在上电的情况中，当改变定时选择端时，重新计时。
ON/OFF工作模式：开关置于中间时，IC不工作，ON/OFF键无效。当开关置于所选择二档定时中一档时，上电不工作，ON/OFF按键后进入ON/OFF工作模式，ON/OFF键长按3秒后，进入定时工作模式，再按一下ON/OFF键可以关掉IC。在进入定时工作模式后，若改变了所选择的定时档，IC整体复位，等待ON/OFF键按键后工作。
二、脚位说明：
|
脚位 |
符号 |
I/O |
功 能 说 明 |
|
1 |
TIME |
I |
定时快速测试选择脚 |
|
2 |
KEY |
I |
开关按键 |
|
3 |
K1 |
I |
选择脚，接VSS |
|
4 |
K2 |
I |
ON/OFF模式选择脚，悬空是正常的上电工作模式，接VSS是ON/OFF功能，长按KEY（ON/OFF）键可以进入定时工作 |
|
5 |
K0 |
I |
接VSS无定时一直工作。 |
|
6 |
K4 |
I |
接VSS，4H—20H 循环定时工作。 |
|
7 |
K5 |
I |
接VSS，5H-19H循环定时工作。 |
|
8 |
K6 |
I |
接VSS，6H-18H循环定时工作 |
|
9 |
K8 |
I |
接VSS，8H-16H循环定时工作 |
|
10 |
LED1 |
O |
LED输出脚，顺闪 |
|
11 |
LED2 |
O |
LED输出脚，顺闪 |
|
12 |
LED3 |
O |
LED输出脚，顺闪 |
|
13 |
LED4 |
O |
LED输出脚，渐明渐暗 |
|
14 |
LED5 |
O |
LED输出脚 渐明渐暗 |
|
15 |
LED6 |
|
LED输出脚 渐明渐暗 |
|
16 |
GND |
I |
接地 |
|
17 |
OSCO |
O |
接晶振，32.768K。 |
|
18 |
OSCI |
I |
|
|
20 |
VDD |
I |
电源正。 |
三、电气特性：
|
Characteristies |
Sym |
Min |
Typ |
Max |
Unit |
Remarks |
|
|
工作电压 |
Vdd |
2.2 |
3 |
5 |
V |
|
|
|
动态电流 |
Iop |
|
|
0.5 |
mA |
VDD＝3V，No load |
|
|
静态电流 |
Isb |
|
5 |
|
uA |
VDD＝3V，No load |
|
|
L1输出电流 |
K1接VSS |
Iol |
30 |
|
|
mA |
Vdd=3V,Vload=1.8V |
|
K1悬空 |
20 |
||||||
|
工作温度 |
Temp |
0 |
25 |
60 |
℃ |
|
|

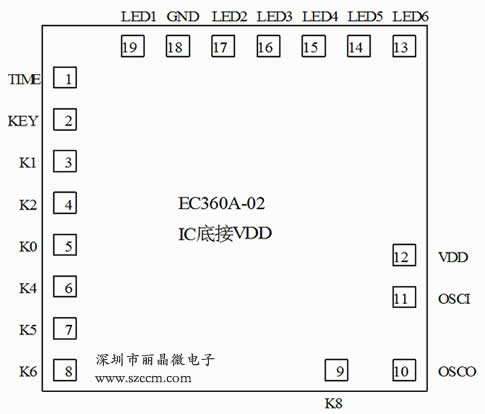

四、IC绑定脚位图:
注：IC衬底接VDD IC尺寸是1500UM*1600UM

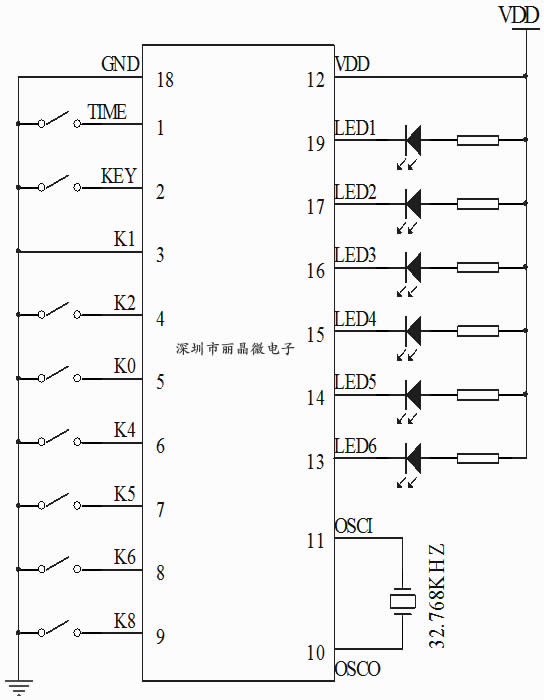

五、应用电路图:
注：1、因LED脚输出电流较大，请根据实际加限流电阻
2、请严格按电路应用说明中使用包括外围电路器件
