EC8098 热红外控制IC
一、功能说明
用于被动红外（PIR）运动探测，集成红外信号模拟数字转换器、带通滤波器、数字阈值比较器、触发处理逻辑、LED 信号输出，红外信号输出REL、灵敏度设置、延迟设置、振荡器以及带隙基准等功能模块，涵盖了PIR运动探测的所有必须功能。EC8098输入接口通过高阻差分输入与传统PIR传感器直接相连。PIR信号通过模数转换器转换为数字码，与灵敏度设置的阈值进行数字域比较进行管理LED输出。数字比较器输出信号送入触发处理逻辑，有触发条件和延迟参数设置。灵敏度阈值通过输入引脚 SENSE进行检测设置。转换为数字码。延迟时间则通过输入引脚ONTIME检测设置。主要应用于照明控制,马达和电磁控制,防盗报警等领域。
二、产品特点：
1、低功耗(静态电流典型值：10uA)，增加电池使用寿命 。
2、抗干扰性能力强，对手机信号、WIFI 等 RF干扰弱。
3、延迟时间可调，灵敏度可调。。
4、外接光敏三极管或光敏电阻,可设置白天不工作。
5、兼容性强，适用多种PIR传感器。

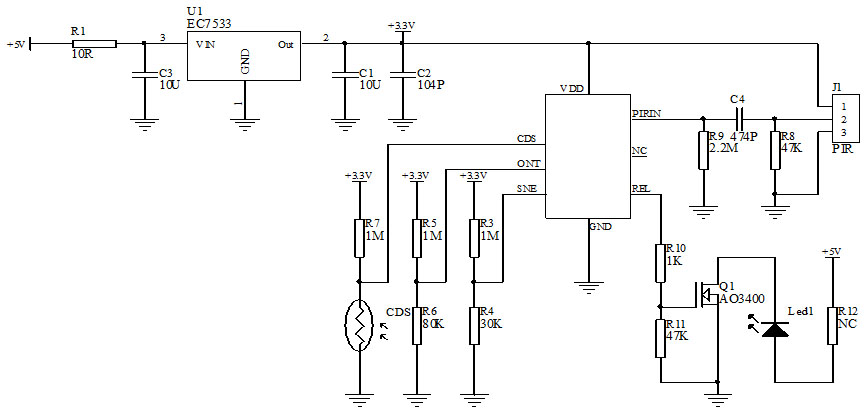

三、电路参考图
四、极限参数
参数
符号
值
单位
工作电压
VDD
5.5
V
工作温度
Topr
-20～75
℃
储存温度
Tstg
-45～130
焊接温度
TL
260℃，10s
ESD(注1)
2K
V
备注：1、人体模型，100pF电容通过1.5KΩ电阻放电；
2、超出所列极限参数可能导致芯片内部永久性损坏，在极限条件下长时间工作会影响芯片的可靠性。
五、电气参数（VDD=5.0V，GND=0,TA=25℃）
参数
符号
最小值
典型值
最大值
单位
条件
工作电压
VDD
2.2
3.0
5.0
V
工作电流
IOP
1
mA
有触发信号，有负载
静态电流
ISTB
10
uA
无触发信号，无负载
CDS
VIH
1.4
V
VDD=3.3V
CDS
VIL
0.6
V
VDD=3.3V
输入 SENSE、ONTIME
ONTIME
0
VDD
V
SENSE
0
VDD
V
输入 PIRIN/NPIRIN
PIRKIN/NPIRIN 对地输入阻抗
100
GΩ
Vin=-49mV……49mV
PIRIN/NPIRIN 差 分输入阻抗
100
GΩ
Vin=-49mV……49mV
输出 REL
REL端口驱动能力
IOH
-10
mA
VDD=3.3V
IOL
10
mA
VDD=3.3V
输出有效时间
tREL
2.2
1069
s
振荡器和滤波器
振荡器频率
FOSC
64
KHZ
滤波器截止频率
LPF
7
HZ
HPF
0.44
HZ
六、功能说明
芯片上电后，REL输出高电平3.3s，输出低电平2s，然后可以正常触发输出。上电输出波形不受CDS和ONTIME引脚电压控制。
灵敏度设置
在 SENSE 端口通过电阻分压，产生不同电压值（0—VDD），通过内部 SAR ADC 转换成 7 位数字信号，作 为触发阈值。灵敏度设置分为 128 个挡。EC8098 最高灵敏度对应触发阈值为 50uV，最低灵敏度触发阈值为 460uV。触发距离与环境温度、菲尼尔透镜等因素有关，实际使用中以测试结果为准。EC8098 灵敏度设置：如无下表中所示阻值电阻，则可适当调整 R4 和 R3 阻值，保证二者比例不变即可。
R4(误差1%)
R3(误差1%)
阈值(UV)
0
NC
50
140K
1M
100
316K
1M
150
560K
1M
200
1M
1M
250
1.5M
1M
300
1M
374K
350
1M
130K
410
NC
0
460
延迟时间设置
在 ONTIME 端口通过电阻分压，产生不同电压值（0—VDD），通过内部 SAR ADC 转换成 6 位数字信号， 延迟时间定时器主要用于信号触发后进入持续输出高电平的时间阶段，当触发信号出现时，启动延迟计数功能模 块。 延迟时间设置：如无下表中所示阻值电阻，则可适当调整 R6 和 R5 阻值，保证二者比例不变即可。
|
R6(误差1%)
|
R5(误差1%) |
延时时间（S） |
R6 |
R5 |
延时时间（S） |
|
0 |
NC |
2.2 |
820K |
825K |
70.1 |
|
20.5K |
825K |
2.8 |
464K |
442K |
79.2 |
|
41.2K |
1M |
3.3 |
910K |
820K |
88 |
|
47K |
820K |
3.9 |
1.2M |
1M |
96.8 |
|
75K |
1M |
4.4 |
560K |
442K |
107 |
|
93.1K |
1M |
5 |
1M |
750K |
114 |
|
110K |
1M |
5.5 |
620K |
430K |
123 |
|
130K |
1M |
6.1 |
470K |
309K |
132 |
|
150K |
1M |
6.6 |
910K |
560K |
154 |
|
169K |
1M |
7.7 |
825K |
470K |
158 |
|
191K |
1M |
8.8 |
825K |
442K |
176 |
|
160K |
750K |
9.9 |
1M |
499K |
194 |
|
160K |
680K |
11 |
1M |
464K |
211 |
|
261K |
1M |
12.1 |
1M |
430K |
233 |
|
261K |
910K |
13.3 |
1M |
402K |
246 |
|
309K |
1M |
14.3 |
820K |
300K |
264 |
|
210K |
620K |
15.4 |
1.2M |
402K |
282S |
|
330K |
910K |
17.6 |
1M |
309K |
317S |
|
390K |
1M |
19.7 |
910K |
261K |
354 |
|
422K |
1M |
22 |
825K |
210K |
387 |
|
374K |
825K |
24.2 |
910K |
210K |
422 |
|
402K |
825K |
26.4 |
1M |
210K |
458 |
|
430K |
825K |
28.6 |
825K |
150K |
501.8 |
|
560K |
1M |
30.8 |
1.1M |
180K |
528 |
|
330K |
560K |
33 |
910K |
130K |
563 |
|
280K |
442K |
37.4 |
1.1M |
130K |
634 |
|
316K |
470K |
41.8 |
1M |
100K |
702 |
|
402K |
560K |
46.9 |
910K |
75K |
774 |
|
430K |
560K |
50.4 |
910K |
56K |
845 |
|
360K |
442K |
55 |
1M |
41.2K |
915 |
|
442K |
510K |
59.4 |
825K |
20.5K |
986 |
|
430K |
464K |
63.8 |
NC |
0 |
1069 |
CDS触发禁止端
当 CDS< VTHRL 时，内部电路封锁了触发信号，使输入信号无效，REL 端一直处于低电平输出；当 CDS>VTHRH时， 内部电路开启了触发信号，CDS 开启后若有触发信号到来，芯片进入延迟定时阶段，同时 REL 输出高电平。应用 时 CDS 端结合光敏电阻，可以设定白天关闭系统晚上开启工作的场合。为了抑制干扰，对光敏端输入信号进行滤 波处理(加上 C5、R11，减少光干扰导致的误报)。当使用中不采用光敏电阻方案时，CDS 接高电平，不能悬空。
七、封装尺寸图
|
