电容式触摸无极调光芯片SOP-8 ECC6E6 单键触摸调光芯片 单键触摸芯片单个触摸控制一路Led输出，外加一路低电量指示灯Led3，上电不工作。 单点触摸依次为：Led1亮，Led1灭，依次循环。 长按无极调光，有不断电记忆，记忆亮度。
ECC6E6 单键触摸调光芯片
一、功能说明
单键触摸芯片单个触摸控制一路Led输出，外加一路低电量指示灯Led3，上电不工作。
单点触摸依次为：Led1亮，Led1灭，依次循环。
长按无极调光，有不断电记忆，记忆亮度。
有阶梯计时放电功能，具体如下：
开机---灯亮（100%）持续1H后，占空比降30%（即70%），再工作3H后占空比降到35%(即35%）， 再工作1H后占空比升至100%，直至放完电。中间有触摸重新计时，占空比高于50%的前提下阶梯放电才有效，假如60%亮度，1H后下降0.6的30%（即42%）以此类推。
低电检测：当电池电压低于3.0V时，Led3指示灯呼吸闪，电压高于3.0V自动解除低电状态。
二、电气参数（VDD=5.0V TA=25℃）
工作电压：3.2V-5.5V；
工作电流：1.8mA；
静态电流：9uA；
驱动电流低电平输出：12mA；
驱动电流高电平输出：5mA；
工作温度：-20摄氏度-+70摄氏度；
储存温度：-20摄氏度-+100摄氏度；

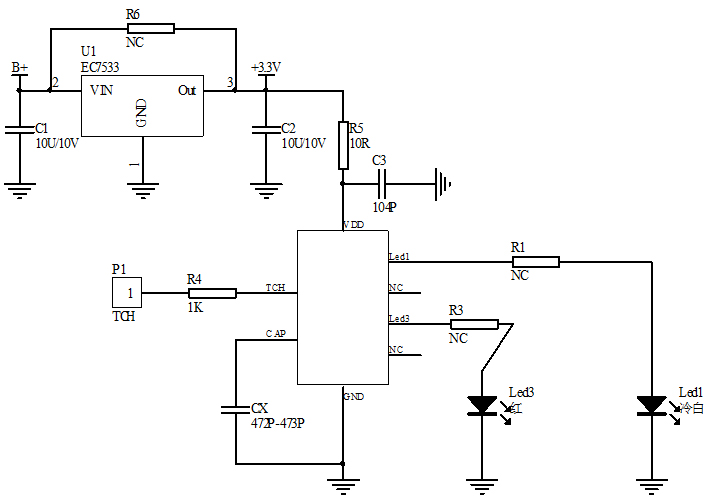

三、电路图参考：
四、封装尺寸图：
五．版本说明：
版本
日期
描述
ECC6E6
2025/6/20
V01初版
|
