EH2916-B8E6 长按1秒开关机芯片
一.功能说明
供电方式：DC2.4-5.0V输入。两路输入控制一路输出。
上电OUT为低电平，KEY键：长按1秒开机，OUT输出0.5S高电平，同时7脚KILL开始进入检测状态，如果在OUT输出的0.5S时间内有高电平输入到7脚KILL，则OUT继续保持高电平输出。如在0.5S内无高电平输入到7脚KILL，则OUT反转为低电平进入关机状态。
OUT输出高电平过程中，长按KEY键10秒或7脚KILL高电平消失则进入关机。
二．极限参数
Absolute Maximum Ratings
Voltage applied at VDD to VSS .........................................................- 0.3V to 6.0V
Voltage applied at any pin to VSS......................................................- 0.3V to VDD+0.3V
Operating ambient temperature.....................................................-40°C to 85°C
Storage ambient temperature ........................................................ -40°C to 125°C
三．电气参数
工作电压：2.4V-5.0V；
工作电流：3.7uA；
静态电流：3.7uA；
驱动电流低电平输出：15mA；
驱动电流高电平输出：10mA；
工作温度：-40摄氏度-+85摄氏度；
储存温度：-40摄氏度-+125摄氏度；

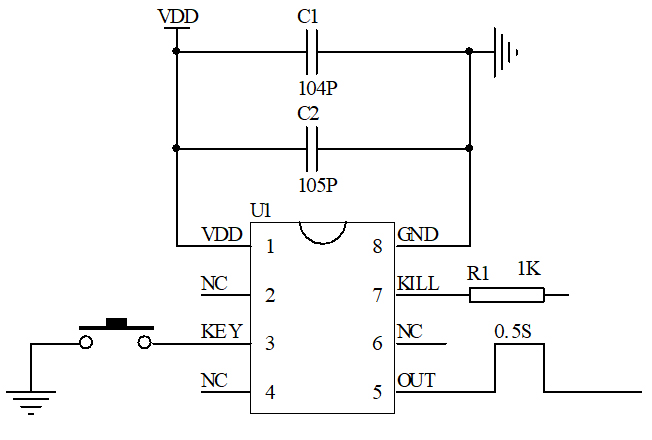

*C2电容可根据电源实际需要调整或省略
五．封装尺寸图
六．版本说明：
版本
日期
描述
B595
2020/11/12
V01初版
EH2916-B8E6
2022/9/30
V02更新版本
|
