EC237D-V01-342E-10CE手持消毒灯IC芯片? 一： 功能说明 上电不工作， SW1（电源开关）按键：短按电源开，机器正常供电,OUT2蓝灯长亮。再短按关机。 SW2（消毒开关）按键：长按2秒开始消毒,OUT2指示灯BLUE（蓝）1HZ频率的慢闪。再短按，消毒灯关闭,蓝灯转为长亮。
EC237D-V01-342E-10CE手持消毒灯IC芯片
一： 功能说明
上电不工作，
SW1（电源开关）按键：短按电源开，机器正常供电,OUT2蓝灯长亮。再短按关机。
SW2（消毒开关）按键：长按2秒开始消毒,OUT2指示灯BLUE（蓝）1HZ频率的慢闪。再短按，消毒灯关闭,蓝灯转为长亮。
SW3（滚珠开关）按键：消毒工作时,滚珠开关闭合后,则停止消毒。
定时功能：5分钟内无功能按键动作后,自动关机。
二：电气参数（VDD=3.0V TA=25℃）
参数
符号
最小值
典型值
最大值
单位
条件
工作电压
VDD
2.4
3.0
5.0
V
工作电流
IOP
1.6
mA
Fcpu=4MHz@HIRC-8M
静态电流
ISTB
3
uA
VDD=5V, WDT 开, LVR 关
驱动电流
Iol
30
mA
Vol=0.6V
工作温度
TA
-10
25
70
℃
储存温度
Tstg
-20
25
100
℃

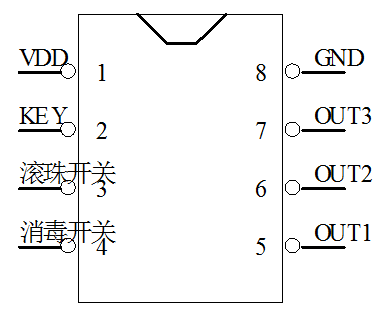

三：IC 脚位图（SOP-8）
管脚号
符号
功能描述
1
VDD
电源正
2
KEY
电源开关
3
滚珠开关
常闭常开开关
4
消毒开关
消毒开关
5
OUT1
高电平有效
6
OUT2
低电平有效
7
OUT3
高电平有效
8
GND
电源负
四： 电路图参考
五： 封装尺寸图（SOP-8）
六： 版本说明
版本
日期
描述
EC237D-V01-342E-10CE
2020/4/22
V01初版
|
