: 生日快乐语音IC芯片

EC5230C-001 生日快乐语音IC芯片 CMOS制造工艺，功耗低，工作电压范围宽，抗干扰能力强；内建振荡，也可以外接电阻适当调整振荡频率；一个LED输出，1/2 Duty ，2Hz闪；EC5230C-001是触发功能，触发一首，音乐是生日快乐歌曲。

全国服务热线：0755-29100085

产品详情

一、功能说明 EC5230C-001 生日快乐

CMOS制造工艺，功耗低，工作电压范围宽，抗干扰能力强；内建振荡，也可以外接电阻适当调整振荡频率；一个LED输出，1/2 Duty ，2Hz闪；EC5230C-001是触发功能，触发一首，音乐是生日快乐歌曲的语音IC芯片。

二、电气参数(VDD=3.0V,GND=0V,Ta=25^oC)

Characteristies	Sym	Min	Typ	Max	Unit	Remarks
工作电压	Vdd	2.2	3	5	V
工作电流	Iop			200	µA	No load
静态电流	Isb			5	µA	Vdd=3V
LED推动电流	Iol		20		mA	Vdd=3V,Vds=1.2V
BD、BDB推动电流	Ioh		10		mA	Vdd=3V,连接100Ω电阻
工作温度	Temp	0	25	60	℃

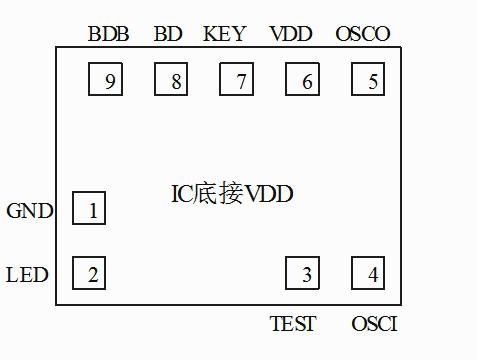

三、IC邦定脚位图：

语音芯片 2

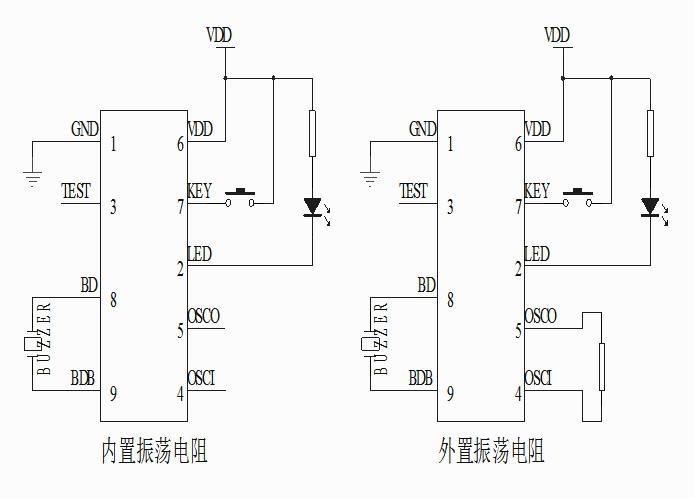

四、参考电路图：

语音芯片3

五、产品系列：

型号	功能	音乐名称
EC5230C-001	触发一首	生日快乐
EC5230C -002	触发一首	小星星
EC5230C -003	触发一首	圣诞三首
EC5230C -005	触发一首	爱情故事
EC5230C -006	触发一首	小小世界
EC5230C -007	触发一首	甜蜜的家
EC5230C -009	触发一首	致爱丽丝
EC5230C -011	触发一首	温柔的爱
EC5230C -016	触发一首	祝你圣诞快乐
EC5230C -017	触发一首	铃儿响叮当
EC5230C -018	触发一首	平安夜
EC5230C -135	触发一首	人生嘉年华
ECJT-S64-601	触发一首	麦当劳专用
EC5230LL-001	长触发长响	生日快乐
EC5230LL-009	长触发长响	致爱丽丝
EC5230L-009	长触发一首	致爱丽丝
