此液晶驱动 IC，含 LCD 的控制线路，搭配 MCU 来使用，将使使用者的成本降低，以及应用更加宽广。 Features: 工作电压2.4V-5.5V 系统频率: 内建 RC 振荡器(256Khz) 外挂 32768Hz 晶振 外灌 256Khz 输入（由 OSCI 脚） 提供简单 3pins 串接接口(CKRB/CKWB/D
此液晶驱动IC，含LCD的控制线路，搭配MCU来使用，将使使用者的成本降低，以及应用更加宽广。
Features:
工作电压2.4V-5.5V
系统频率:
内建RC振荡器(256Khz) 外挂32768Hz晶振
外灌256Khz输入（由OSCI 脚）
提供简单3pins串接接口(CKRB/CKWB/D
提供Buzzer驱动功能
提供Time base和 watch dog timer功能
提供VLCD脚，可以调整LCD的电压
提供驱动32SEG/4COM
液晶驱动duty可以选择1/2duty,1/3duty 或是1/4 duty
液晶驱动bias可以选择1/2bias或是1/3bias
提供内部RESET线路
提供48-SSOP/48-LQFP封装
Application:
液晶驱动控制器 * 仪表LCD显示
运动器材显示 * 小家电LCD显示
DVD播放器 * 通讯产品
DVR播放器 * 工业控制LCD显示
VCD播放器 * MCU+LCD Driver
Car Display * LCD模组
音响Display * 电磁炉LCD显示
Pin Assignment:

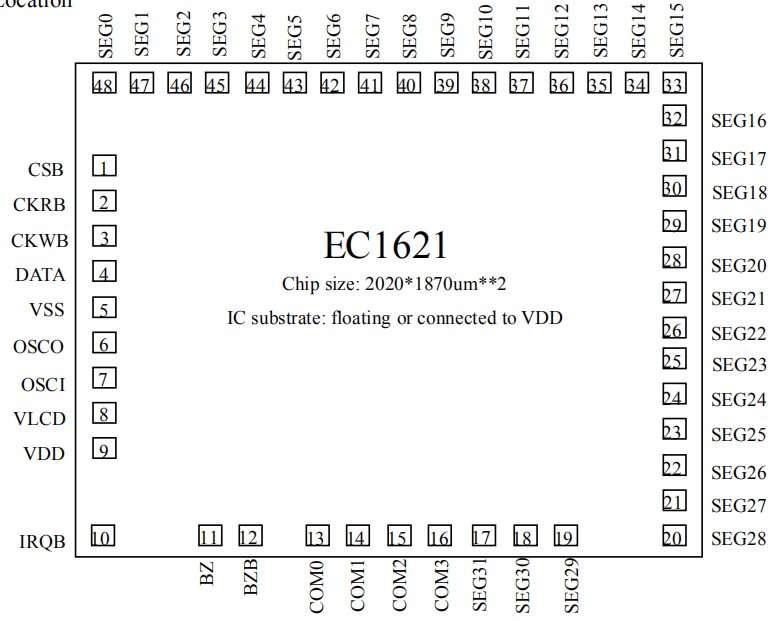

PAD Location:
|
NO |
NAME |
X |
Y |
NO |
NAME |
X |
Y |
NO |
NAME |
X |
Y |
|
1 |
CSB |
-885 |
459 |
17 |
SEG31 |
313 |
-790 |
33 |
SEG15 |
885 |
790 |
|
2 |
CKRB |
-885 |
332 |
18 |
SEG30 |
435 |
-790 |
34 |
SEG14 |
767 |
790 |
|
3 |
CKWB |
-885 |
205 |
19 |
SEG29 |
557 |
-790 |
35 |
SEG13 |
649 |
790 |
|
4 |
DATA |
-885 |
78 |
20 |
SEG28 |
885 |
-790 |
36 |
SEG12 |
531 |
790 |
|
5 |
VSS |
-885 |
-49 |
21 |
SEG27 |
885 |
-672 |
37 |
SEG11 |
413 |
790 |
|
6 |
OSCO |
-885 |
-176 |
22 |
SEG26 |
885 |
-554 |
38 |
SEG10 |
295 |
790 |
|
7 |
OSCI |
-885 |
-303 |
23 |
SEG25 |
885 |
-436 |
39 |
SEG9 |
177 |
790 |
|
8 |
VLCD |
-885 |
-430 |
24 |
SEG24 |
885 |
-318 |
40 |
SEG8 |
59 |
790 |
|
9 |
VDD |
-885 |
-557 |
25 |
SEG23 |
885 |
-200 |
41 |
SEG7 |
-59 |
790 |
|
10 |
IRQB |
-885 |
-790 |
26 |
SEG22 |
885 |
-82 |
42 |
SEG6 |
-177 |
790 |
|
11 |
BZ |
-553 |
-790 |
27 |
SEG21 |
885 |
36 |
43 |
SEG5 |
-295 |
790 |
|
12 |
BZB |
-412 |
-790 |
28 |
SEG20 |
885 |
154 |
44 |
SEG4 |
-413 |
790 |
|
13 |
COM0 |
-175 |
-790 |
29 |
SEG19 |
885 |
272 |
45 |
SEG3 |
-531 |
790 |
|
14 |
COM1 |
-53 |
-790 |
30 |
SEG18 |
885 |
390 |
46 |
SEG2 |
-649 |
790 |
|
15 |
COM2 |
69 |
-790 |
31 |
SEG17 |
885 |
508 |
47 |
SEG1 |
-767 |
790 |
|
16 |
COM3 |
191 |
-790 |
32 |
SEG16 |
885 |
626 |
48 |
SEG0 |
-885 |
790 |
Pin Description
|
Name |
I/O |
Description |
|
CKRB |
I |
串接输入控制脚，low active, 有pull high 电阻 50Kohm@3V |
|
CKWB |
I |
串接输入控制脚，low active, 有pull high 电阻 50Kohm@3V |
|
DATA |
I/O |
串接输入/输出数据脚，有pull high 电阻 50Kohm@3V |
|
GND |
P |
电源负端 |
|
VLCD |
P |
LCD 电源端 |
|
VDD |
P |
电源正端 |
|
COMO-COM3 |
O |
LCD common 脚 |
|
SEG31-0 |
O |
LCD segment 脚 |
|
CSB |
I |
内建 pull high 电阻， 当 CS 为选辑时， 资料 及指令始能接收 |
|
BZ/BZB |
O |
Buzzer 驱动输出脚 |
|
IRQ |
O |
Timer 输出脚， NMO S open drain |
|
OSCI |
I |
32768Hz 晶振接脚或 是外频输入脚 256Khz |
|
OSCO |
O |
32768 晶振接脚 |
