ECH210731-V03-1DB7 RGB七彩渐变遥控小夜灯芯片
一、功能说明
供电方式：1.2V镍氢电池升压到3.3V。一路轻触开关控制，四路输出：红、绿、蓝、白。太阳能充电光控功能，白天充电晚上亮。上电工白灯亮，长按3S关机；再短按开机。触发按键闪灯模式如下：
模式(1)：短按1次，7色呼吸渐变，即红色--绿色--蓝色—草绿---天蓝---紫红---白色，循环。
模式(2)：再短按1次，红色。
模式(3)：再短按1次，绿色。
模式(4)：再短按1次，蓝色。
模式(5)：再短按1次，白色 。
依次短按循环（1）至（5）种模式。
遥控功能说明：
加键:增加LED灯亮度，共5档20--40--60--80--100。
减键:减弱LED灯亮度，共5档100--80--60--40--20。
ON/OFF 按键:短按开启LED/短按关闭LED，具有记忆亮度和闪烁模式功能。
Color键：7色呼吸渐变。
White键：白灯。
Green键：绿灯。
Blue键：蓝灯。
Red键：红灯。
有断电记忆:记忆亮度和模式，不记忆开关机。关机后经过白天再到晚上灯会自动开启。
遥控器用户码为00FF：
二、电气性能(VDD=5.0V，Ta=25℃,)
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.2 |
3.0 |
5.0 |
V |
|
|
工作电流 |
IOP |
|
0.5 |
|
mA |
|
|
静态电流 |
ISTB |
|
|
5 |
uA |
VDD=5.0V |
|
驱动电流低电平输出 |
IOL |
|
28.85 |
29.24 |
mA |
VDD =5V ,VOL =0.5V |
|
驱动电流高电平输出 |
IOH |
|
15.31 |
15.41 |
mA |
VDD =5V, VOH =4.5V |
|
上拉电阻 |
RPH |
|
25 |
|
kΩ |
5V |
|
上拉电阻 |
RPH |
|
35 |
|
kΩ |
3.3V |
|
过VDD极限电流 |
IVDDmax |
|
|
50 |
mA |
|
|
过GND极限电流 |
IGNDmax |
|
|
50 |
mA |
|
|
工作温度 |
TA |
-25 |
25 |
85 |
℃ |
|
|
储存温度 |
Tstg |
-40 |
25 |
125 |
℃ |
|

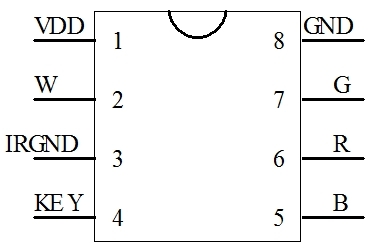

管脚号 |
符号 |
功能描述 |
|
1 |
VDD |
电源正 |
|
2 |
W |
白灯输出，高电平有效 |
|
3 |
IRGNG |
接收负极 |
|
4 |
KEY |
触发开关 |
|
5 |
B |
蓝灯输出，高电平有效 |
|
6 |
R |
红灯输出，高电平有效 |
|
7 |
G |
绿灯输出，高电平有效 |
|
8 |
GND |
电源负 |
五、封装尺寸图：
六、版本说明：
版本
日期
描述
ECH210731-31E6
2021/7/31
V01初版
ECH210731-149B
2021/8/13
V02改开关机按键时间、波形
ECH210731-V03-1DB7
2021/8/18
V03改波形
|
