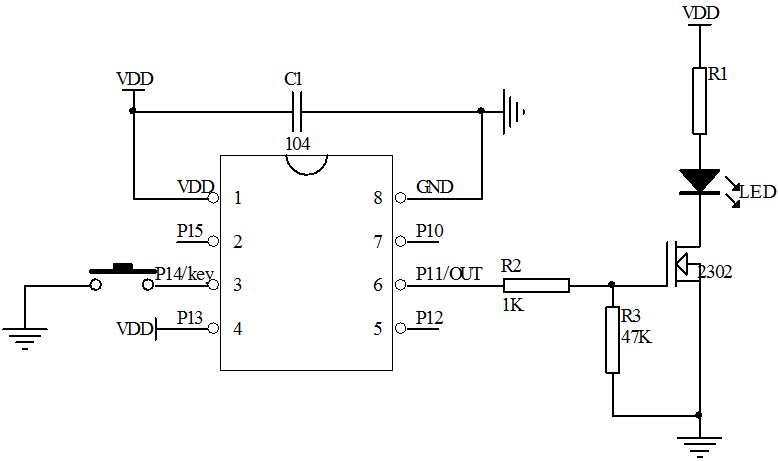

959C-4614长按5秒开长按3秒关 一、功能说明 工作电压 2.2-5.5V。按键轻触开关K1，控制一路 IO 输出， 上电不工作；长按按键 5 秒开机，IO 输出高电平有效；工作中长按按键 3 秒关机，IO 输出是低电平。
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.2 |
3.0 |
5.0 |
V |
Fcpu = 1MHz |
|
工作电流 |
IOP |
|
1.5 |
5 |
mA |
Vdd= 3V, 4Mhz |
|
静态电流 |
ISTB |
|
5 |
10 |
uA |
Vdd=3V, ILRC 16Khz |
|
驱动电流低电平输出 |
IOL |
8 |
15 |
|
mA |
VDD=5.0V,VOP=VSS+0.5V |
|
驱动电流高电平输出 |
IOH |
8 |
15 |
|
mA |
VDD=5.0V,VOP=VDD-0.5V |
|
过VDD极限电流 |
IVDDmax |
|
|
50 |
mA |
|
|
过GND极限电流 |
IGNDmax |
|
|
50 |
mA |
|
|
工作温度 |
TA |
-20 |
25 |
85 |
℃ |
|
|
储存温度 |
Tstg |
-40 |
25 |
125 |
℃ |
|
五．版本说明
版本
日期
描述
959C-4614
2019/11/28
V01初版
|
